BIM - Modulanleitung - 5. IFC-Mengen übernehmen

IFC-Mengen übernehmen

Im IFC-Modell selektierte Elemente können über das Fenster "IFC-Mengen" ins Ausmass der Detailpositionen übernommen werden. Dazu muss im Leistungsverzeichnis die gewünschte Detailposition markiert werden. Aufgrund der Mengeneinheit der Detailposition werden im Fenster "IFC-Mengen" die vorhandenen Mengen zur Auswahl gebracht, welche übernommen werden können. In folgendem Beispiel besitzt die Detailposition die Mengeneinheit "LE", weshalb alle zur Verfügung stehenden Mengen aufgelistet werden:

Die gewünschte Menge kann nun mit dem + Symbol ins Ausmass der Detailposition übernommen werden:

Die übernommene Menge wird im Fenster "IFC-Mengen" mit blauer Schrift gekennzeichnet.

Das Ausmass kann mit dem - Symbol wieder von der Detailposition entfernt werden:



PropertySets

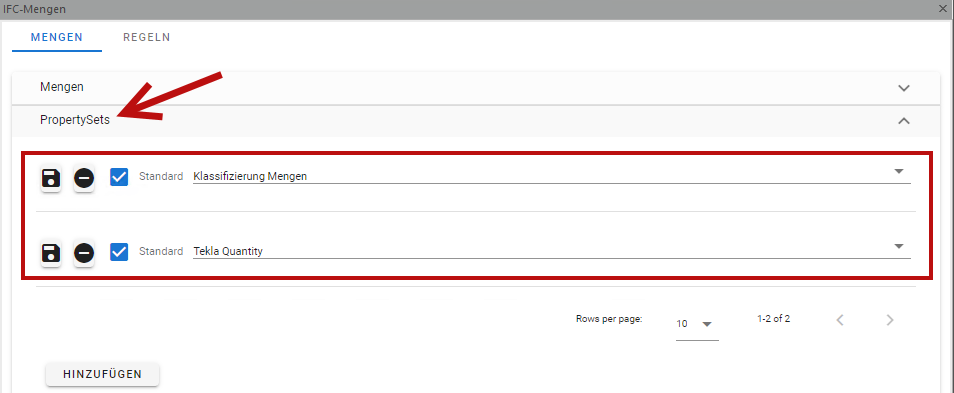

Im Bereich "IFC-Mengen" können die PropertySets definiert werden:

Unter "Mengen" werden nur die Properties aus den gewählten PropertySets für die Mengenübernahme zur Verfügung gestellt.

Neuerung "PropertySets als Standard definieren" ab Version 23.1

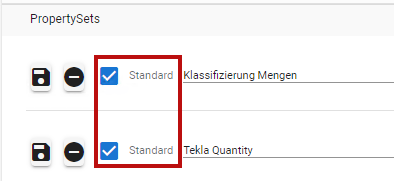

Damit bei den Projekten nicht jedes Mal die PropertySets neu ausgewählt werden müssen, können PropertySets als Standard definiert werden (Haken setzen). Diese werden dann bei neu erstellten und bereits existierenden Projekten automatisch gesetzt:


Zu den als Standard definierten PropertySets können je nach Projekt weitere projektspezifische PropertySets ergänzt werden.

Wichtig

Wird der Haken "Standard" bei einem PropertySet entfernt, wird das PropertySet direkt auf allen Projekten entfernt.

Neuerung "PropertySets als Standard definieren" ab Version 23.1
