BIM - Modulanleitung - 4. BIM-Funktionen (Register Extras)

BIM-Funktionen (Register Extras)


Trimble ausloggen

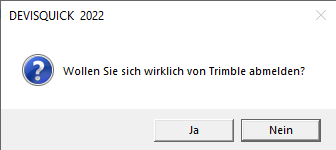

Der im IFC-Bereich angemeldete Trimble-User wird abgemeldet. Es erscheint folgende Abfrage:

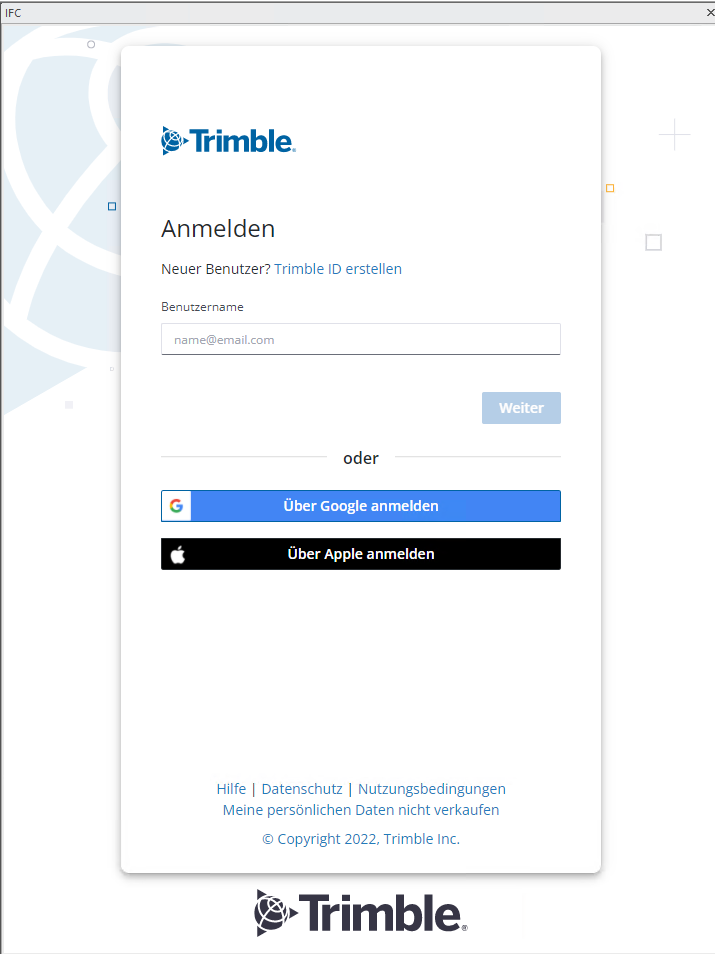

Mit "Ja" wir der angemeldete User ausgeloggt. Im IFC-Bereich ist nun die Anmeldeseite von Trimble ersichtlich, um sich wieder anmelden zu können:




Neuerung "Elemente aus Gruppe markieren" ab Version 23.1

Elemente aus Gruppe markieren

Wurde ein Element (oder mehrere) mit einer Detailposition verknüpft, indem die IFC-Mengen übernommen wurden, können mit der Funktion Elemente aus Gruppe markieren die restlichen zur selben Gruppe gehörenden Elemente im Viewer markiert werden.

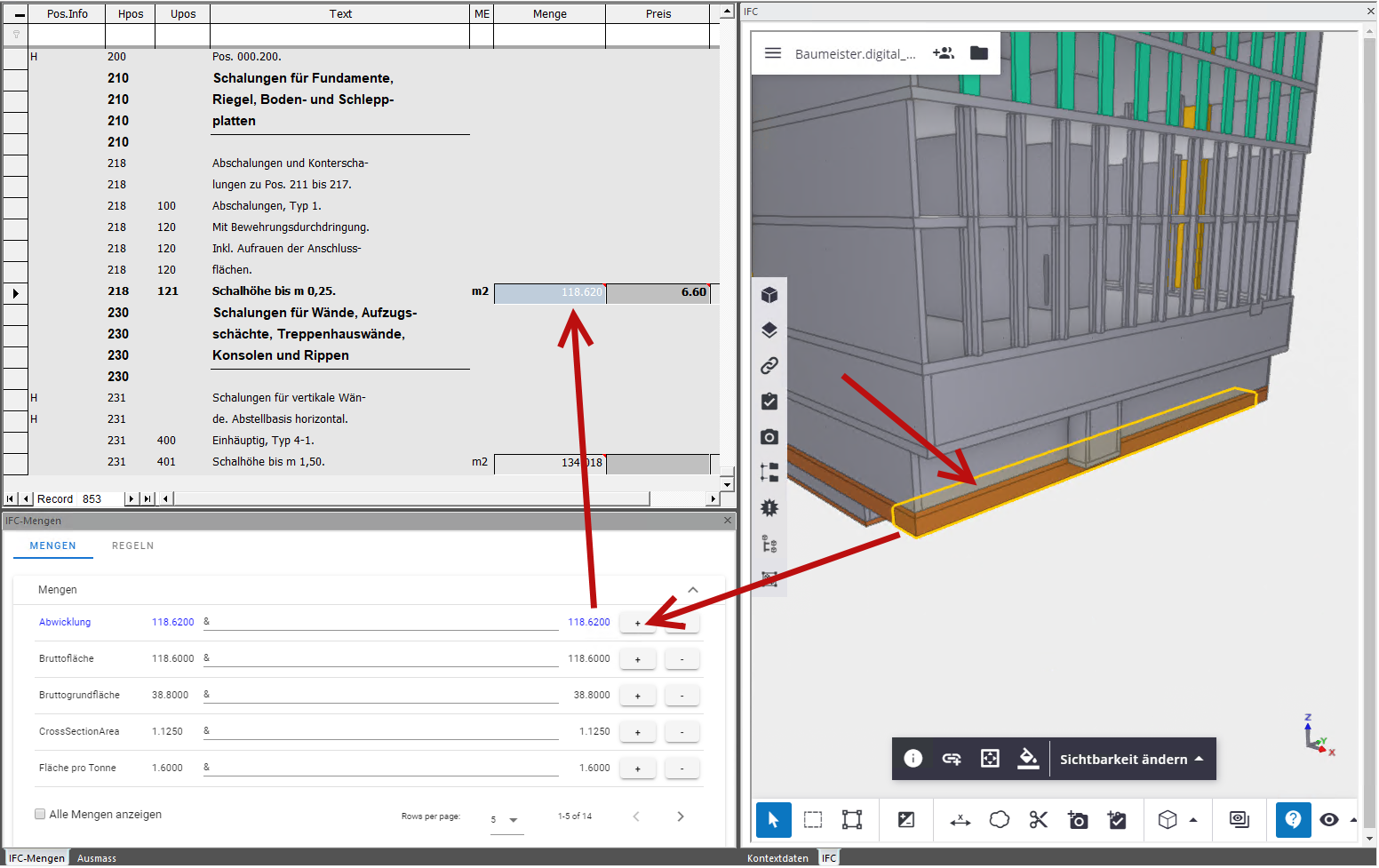

Mit Detailposition verknüpftes Element:

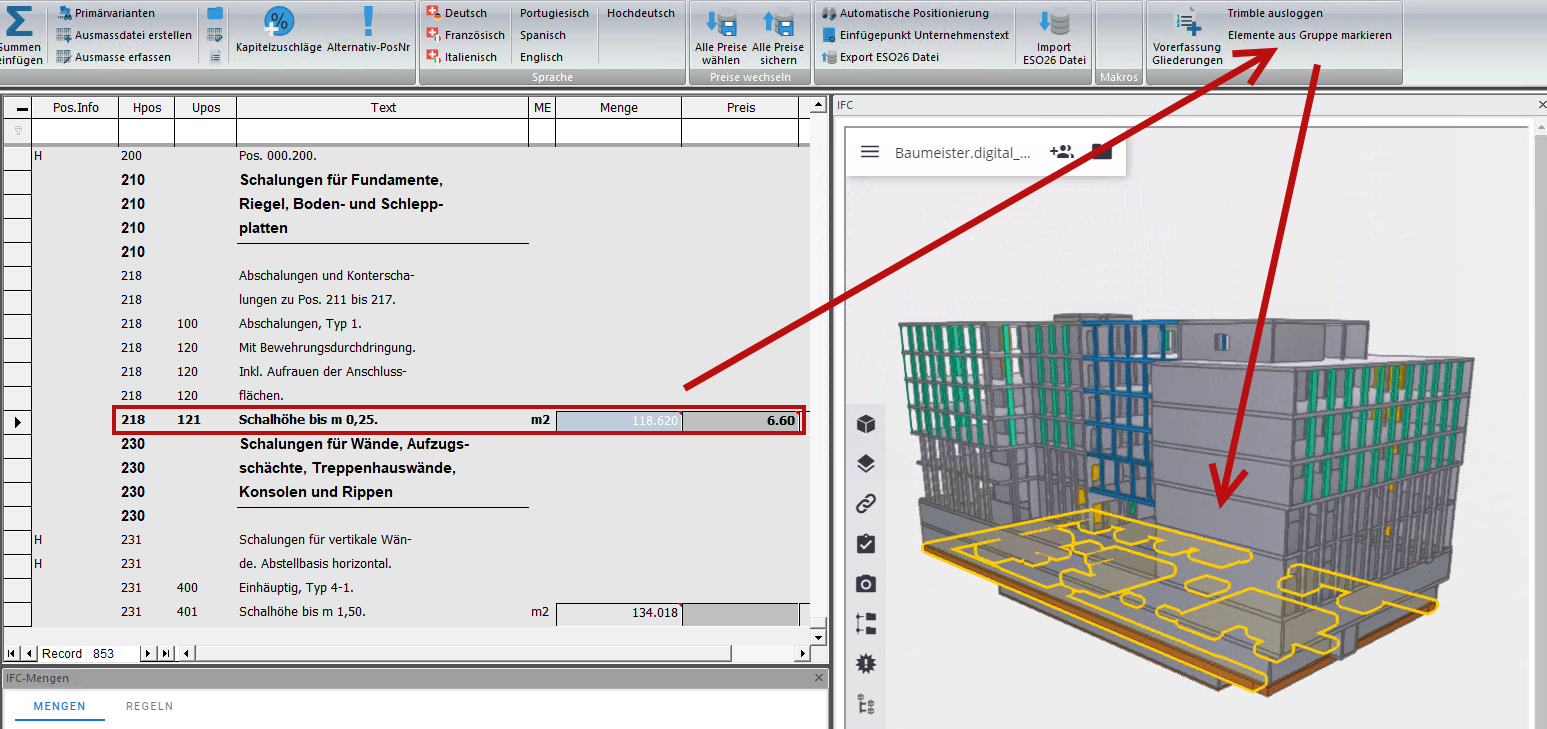

Zur gleichen Gruppe gehörende Elemente:

Hinweis: Für die Funktion Elemente aus Gruppe markieren ist immer die mit dem Cursor gewählte Detailposition massgebend.

Neuerung "Elemente aus Gruppe markieren" ab Version 23.1

Einstellungen BIM

Neuerung "Property als Gliederung definieren und ins Ausmass übernehmen" ab Version 23.2

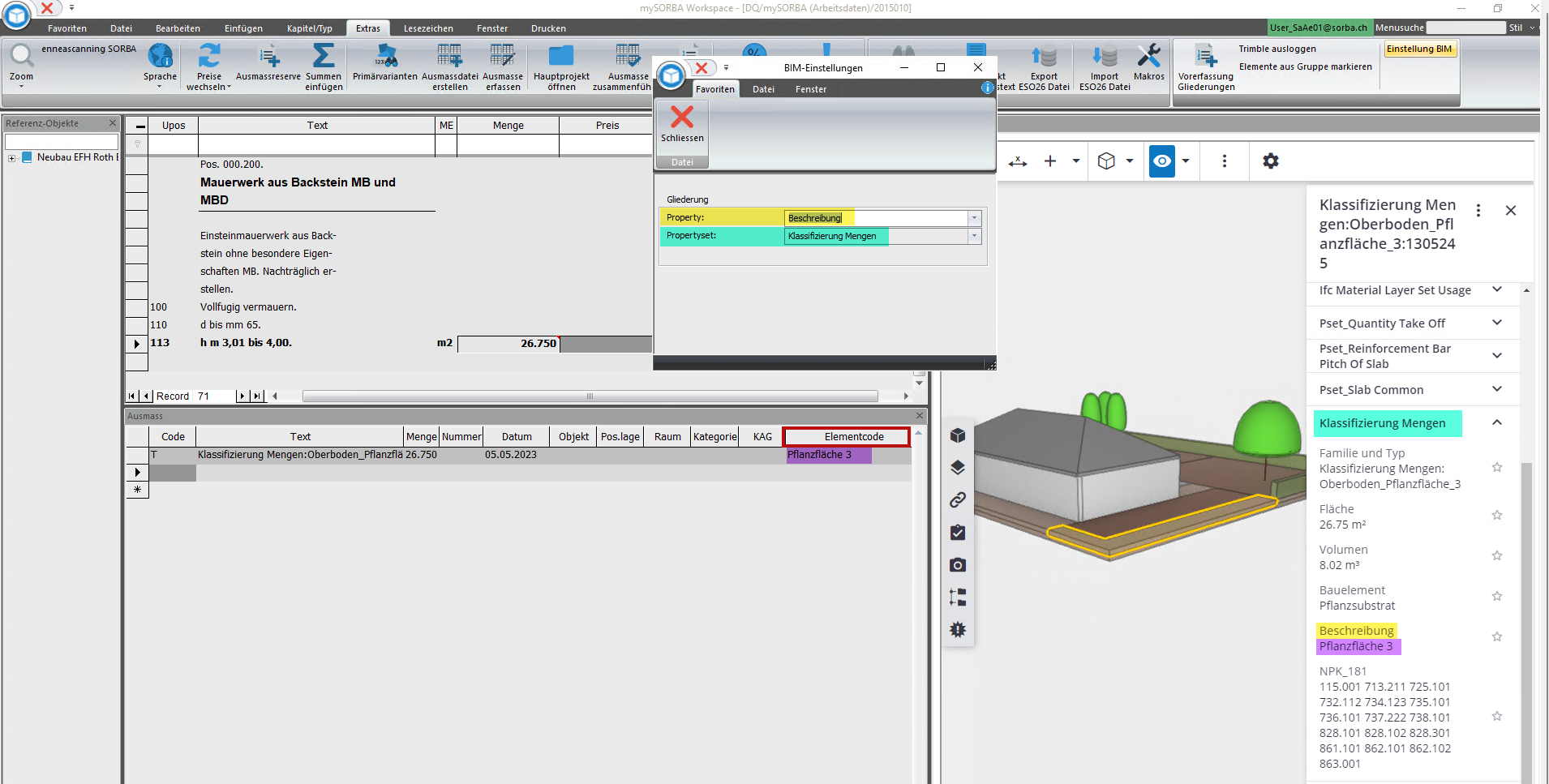

Im Bereich "Gliederung" kann ein Property als Gliederung definiert werden. Der Wert aus diesem Property wird dann bei der Mengenübernahme des jeweiligen IFC-Elements im Ausmassfenster ins Feld "Elementcode" geschrieben:

Das ist sowohl bei der manuellen Mengenübernahme, als auch bei den Funktionen "IFC Elemente beziehen" und "BIM-Ausmasse beziehen" der Fall.

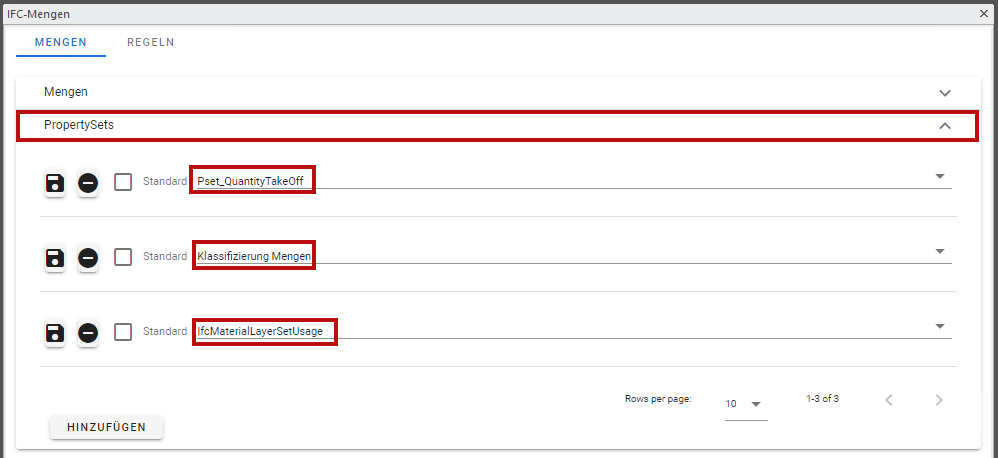

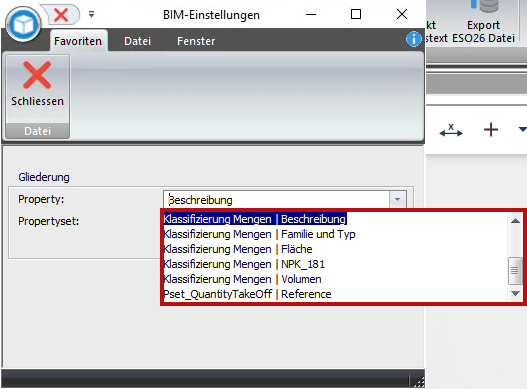

In der Property-Auswahl für die Gliederung werden die Properties der jeweils für das Projekt definierten PropertySets aufgelistet:

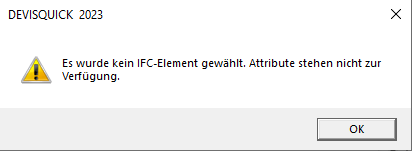

Damit überhaupt ein Property definiert werden kann, muss im IFC-Viewer vorgängig ein IFC-Element gewählt sein. Ansonsten erscheint beim Öffnen der BIM-Einstellungen folgende Meldung:

Die definierte Gliederung gilt jeweils pro Projekt und kann somit projektspezifisch vorgenommen werden.

Neuerung "Property als Gliederung definieren und ins Ausmass übernehmen" ab Version 23.2
