Créer des devis selon un modèle IFC
Avec la fonction "Créer devis selon modèle IFC", le devis (texte propre) peut être créé automatiquement sur la base du modèle IFC choisi. La condition préalable est que les éléments de construction contenus dans le modèle IFC possèdent les informations nécessaires à leur affectation.

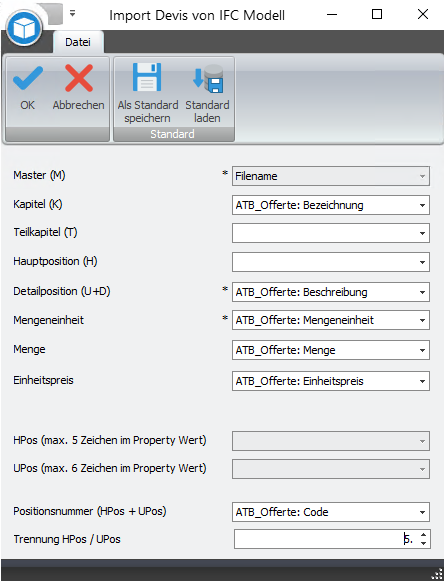

Dans la fenêtre "Import devis de modèle IFC", qui s'ouvre via l'option de menu "Créer devis selon modèle IFC", les attributs du modèle IFC doivent être appliqués aux champs correspondants :
"Quantités IFC";

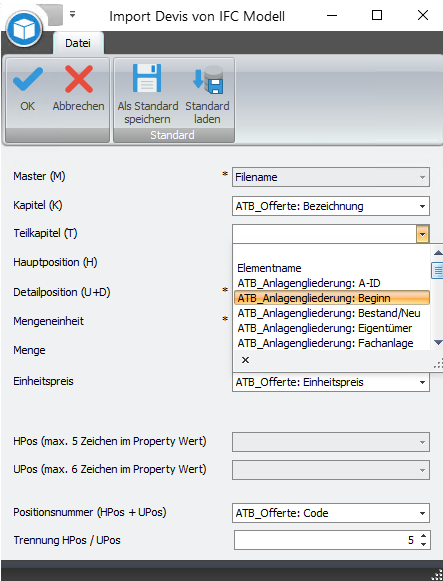

Le menu déroulant permet de sélectionner l'attribut souhaité. Tous les attributs de tous les PropertySets du modèle sont listés pour la sélection:

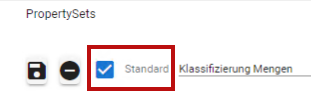

La définition de cette fenêtre de paramétrage peut être enregistrée comme standard, pour chaque projet, et ainsi être réutilisée dans le même projet.

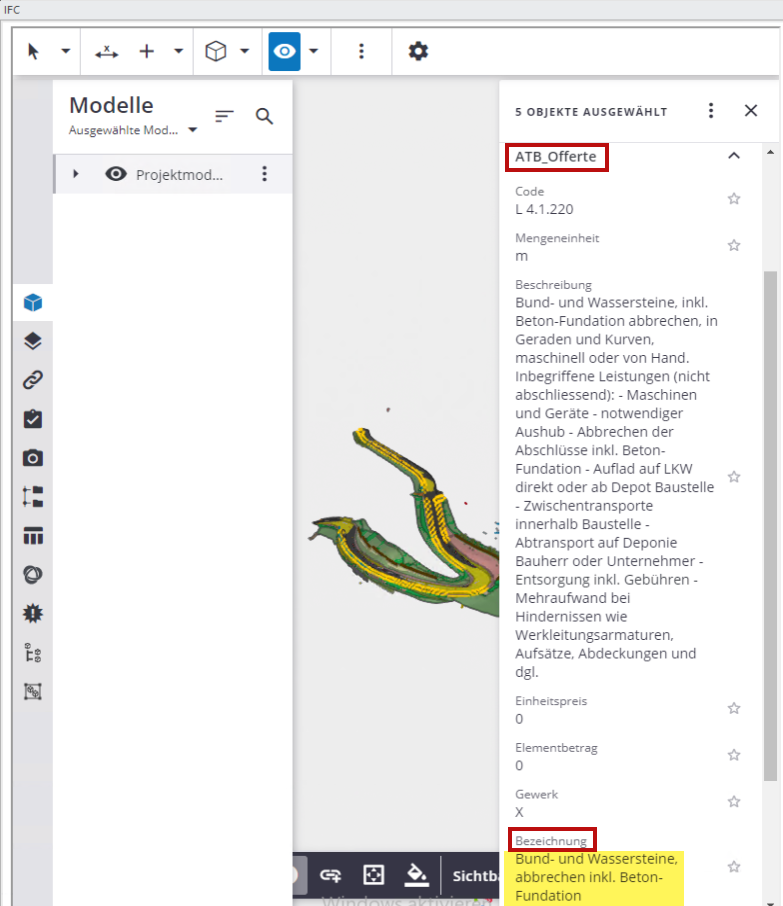

Le contenu de chaque attribut est utilisé pour la création du devis. Dans l'exemple ci-dessus, le PropertySet "ATB_Offerte" et l'attribut "Désignation" qu'il contient sont utilisés pour les éléments de construction dans le modèle afin de générer ensuite les chapitres dans le devis, par exemple:
La même chose se produit pour toutes les autres attributions.
Pour le titre du devis, le nom de fichier du modèle IFC est automatiquement utilisé.

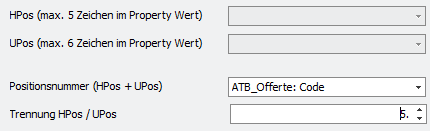

S'il n'existe pas d'attributs séparés pour Pos. P et Pos. S dans le modèle IFC, mais seulement un attribut qui contient le numéro de position entier, cet attribut peut être indiqué sous "N° de position (Pos. P + Pos. S)". Les champs "Pos. P" et "Pos. S" sont alors grisés. Avec "Séparation Pos. P/Pos. S", on peut indiquer après quelle position la valeur définie sous "N° de position (Pos. P + Pos. S)" doit être séparée:
Dans l'exemple ci-dessus, la valeur est séparée après le cinquième point.

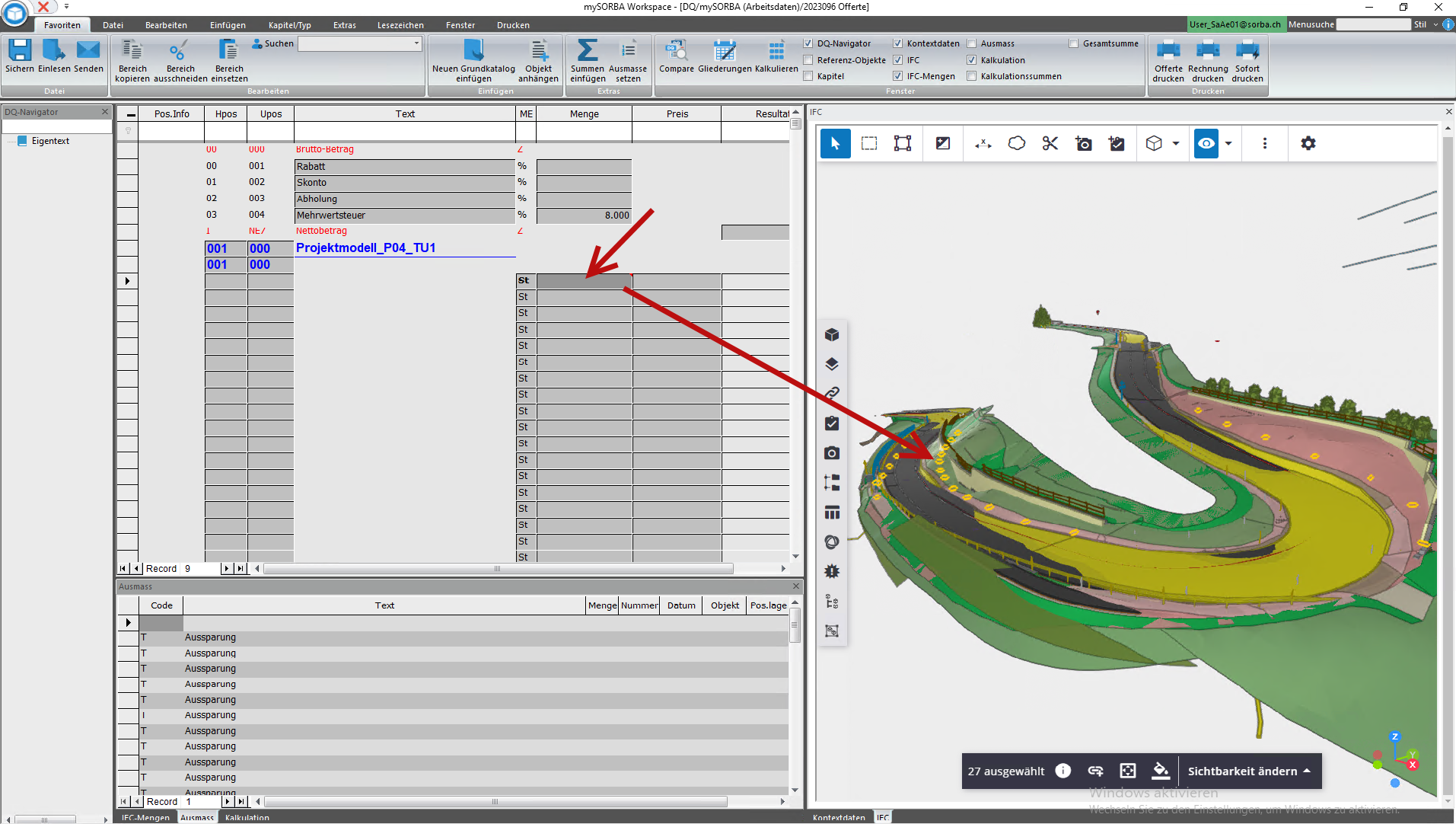

Si la fenêtre est confirmée par "OK", les attributs correspondants sont extraits des éléments de construction et le devis est généré:
- Chapitre (C)
- Sous-chapitre (S)
- Position principale (P)
- Détail de position
- Unité de quantité
- Prix unitaire
- Pos P
- Pos S
- N° position (Pos. P + Pos. S) -> si non attribuable séparément

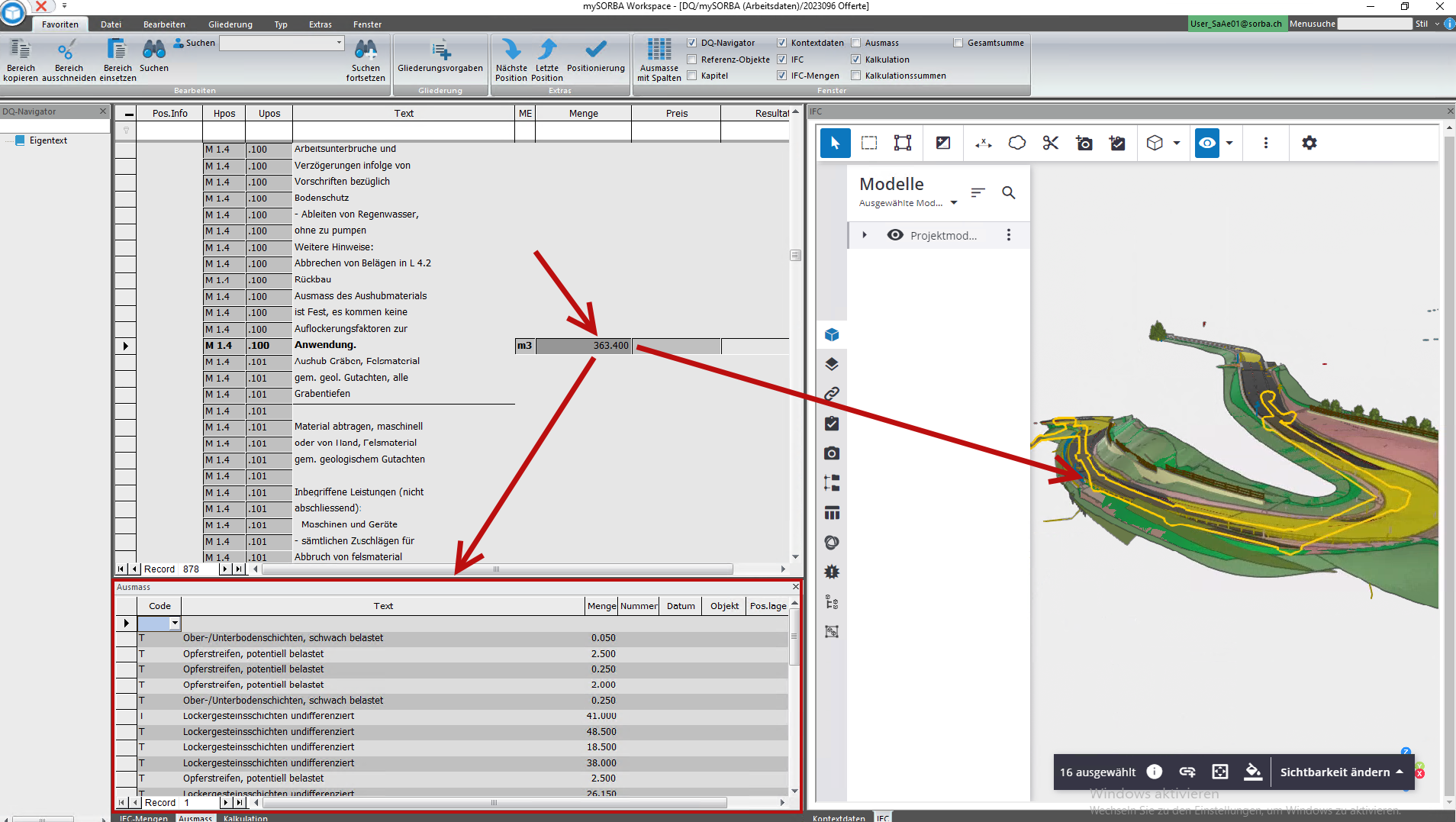

Dans le devis créé, il existe ainsi un lien direct entre chaque position détaillée et les éléments de construction correspondants dans le modèle IFC. Comme la "quantité" a également pu être définie dans l'affectation, les quantités ont également été inscrites sur les positions détaillées, dont les détails sont visibles dans la fenêtre de métré:

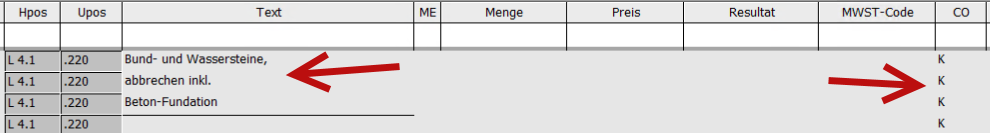

Les éventuels éléments de construction qui ne possèdent pas les attributs définis dans l'attribution sont repris dans le devis avec une position détaillée vide. L'utilisateur a ainsi la possibilité de traiter également ces éléments de construction avec une description manuelle de la position détaillée. Ces éléments de construction sont regroupés sur la base du nom de l'élément:
Version: 23.1
Règles des unités de quantité / Création automatique de règles
Règles des unités de quantité
Dans la fenêtre "Règles des unités de quantité", il est possible de définir, lors de la création de règles, quelles propriétés doivent être utilisées pour quelles unités de quantité. De plus, les quantités correspondantes sont reprises dans la fenêtre des métrés sur la base des propriétés définies lorsque les fonctions "Obtenir des éléments IFC" ou "Obtenir des métrés BIM" sont exécutées.

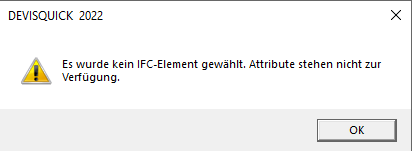

Pour que, dans la fenêtre "Règles des unités de quantité", une attribution des propriétés puisse être effectuée aux unités de quantité, un élément IFC doit être sélectionné dans l'IFC Viewer. Dans le cas contraire, le message suivant apparaît :

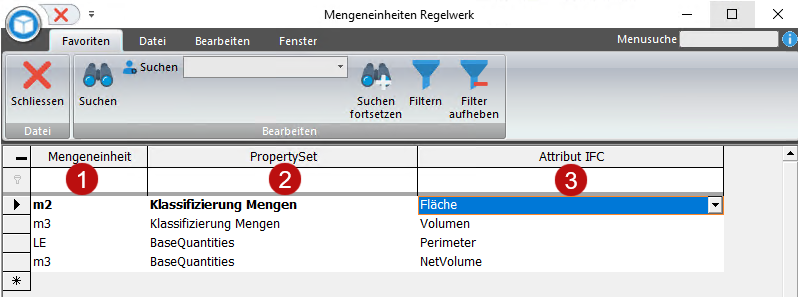

La fenêtre " Règles des unités de quantité " se présente comme suit :
-
Dans cette colonne, les unités de quantité peuvent être saisies librement. Les unités de quantité peuvent également être saisies plusieurs fois.
-
Donne des informations sur le PropertySet dont provient la Property sélectionnée au point 3.

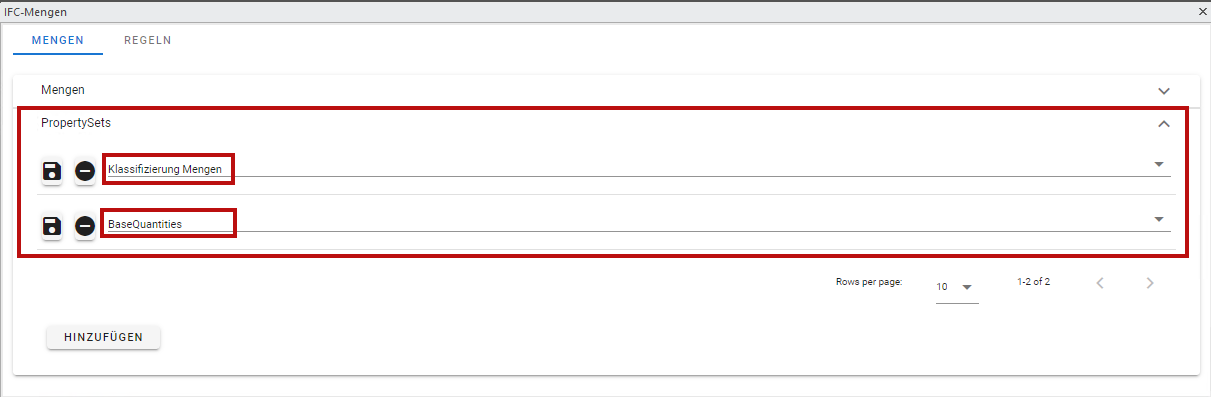

- Property liée à l'unité de quantité. Les Properties que l'on peut choisir proviennent de l'élément IFC sélectionné et se rapportent aux PropertySets définis dans le domaine "Quantités IFC":
Ainsi, si l’on a besoin d’attribuer des carctéristiques provenant d’autres PropertySets, ces PropertySets doivent d'abord être ajoutés dans la section "Quantités IFC".
Création automatique de règles

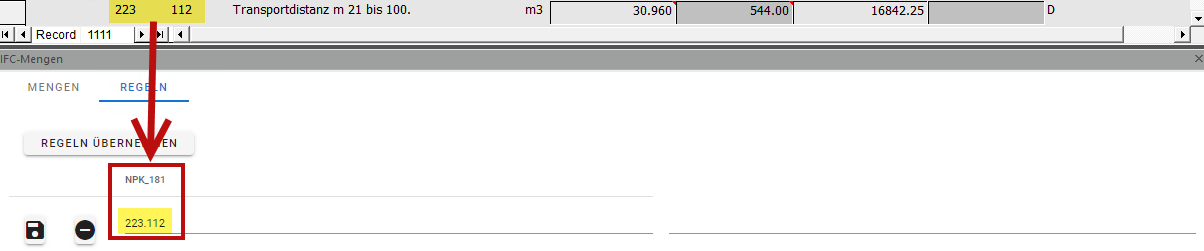

Cette fonction génère automatiquement, pour chaque position détaillée contenue dans le cahier des charges, une règle avec la Property "CAN_xxx" (pour les positions détaillées du CAN 223, ce serait par exemple "CAN_223", etc.) Dans cette Property, le numéro de position détaillée CAN est inscrit comme valeur:
S’il existe déjà une telle règle générée automatiquement, aucune autre règle n'est créée sur la position détaillée correspondante.
Cette manière simple et rapide de créer automatiquement des règles permet ensuite de générer automatiquement un cahier des charges sur la base du modèle IFC.
Important

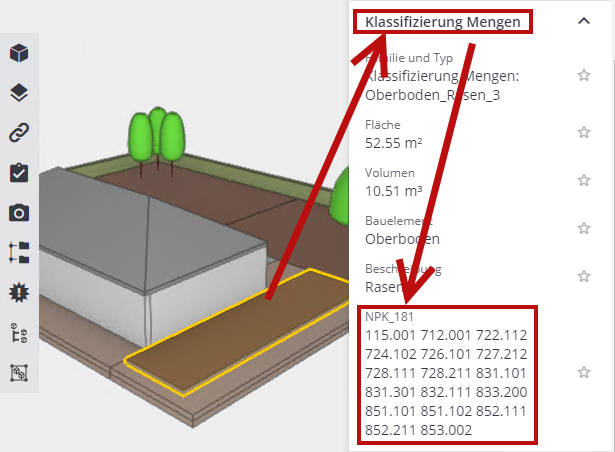

Il est supposé que les éléments IFC du modèle possèdent le PropertySet "Classification des quantités" et la Property "CAN_xxx". Les valeurs dans la Property "CAN_xxx" sont les numéros de position détaillée qui concernent les éléments. Plusieurs numéros de position détaillée peuvent être saisis dans la Property "CAN_xxx":
Conseil
Pour pouvoir profiter pleinement de cette possibilité de créer automatiquement un cahier des charges sur la base d'un modèle IFC, nous recommandons de faire insérer au préalable toutes les positions détaillées de tous les CAN concernés par le modèle IFC dans un cahier des charges. Ensuite, la fonction "Création automatique de règles" peut être exécutée. Ainsi, toutes les positions détaillées possèdent la règle créée automatiquement avec la Property "CAN_xxx" et le numéro de position détaillée correspondant comme valeur. Si la fonction "Obtenir les éléments IFC" est exécutée, le cahier des charges est généré automatiquement sur la base du modèle IFC (correspondance entre la Property dans la règle et celle dans l'élément IFC, ainsi que les numéros de position détaillée qu'il contient).

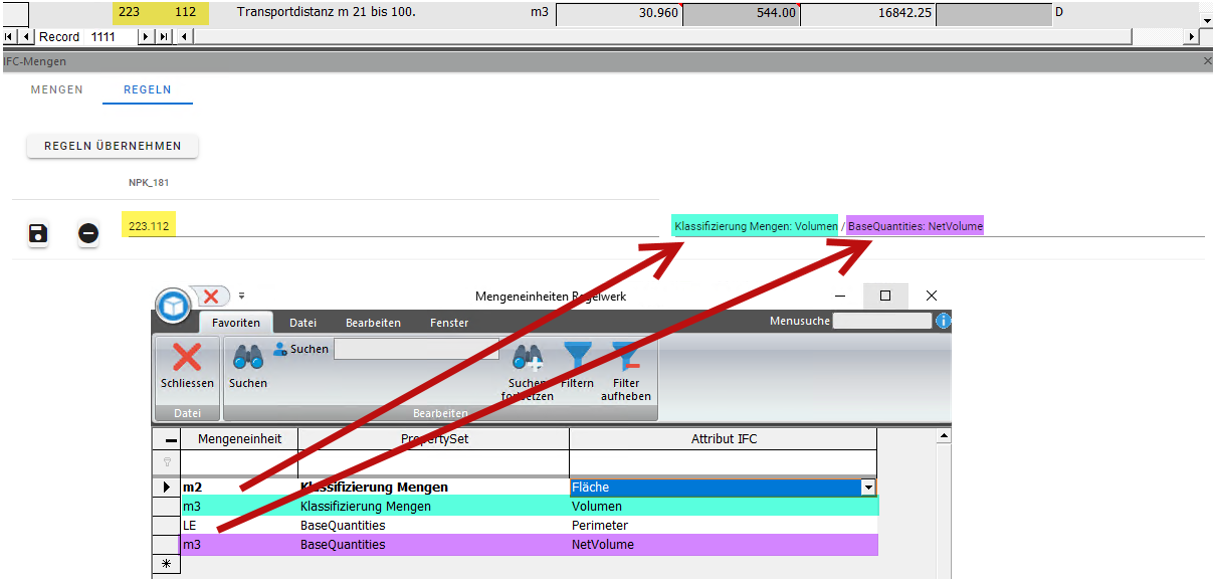

La fonction "Création automatique de règles" permet en outre de prendre en compte les définitions établies sous " Règles des unités de quantité". Les PropertySets / Properties qui y sont définis sont écrits dans le champ "Transfert de quantité" de la règle (pour autant qu'il existe une affectation à l'unité de quantité de la position détaillée):
Lors de l'exécution de la fonction "Création automatique de règles", les règles déjà existantes créées automatiquement sont mises à jour avec les Properties du champ "Transfert de quantité", sur la base des définitions de la fenêtre "Règles des unités de quantité".
Si une définition a été complètement supprimée et qu'il n'existe plus de définition pour une unité de quantité, les propriétés du champ "Reprise de la quantité" sont supprimées. La règle en elle-même reste valable.
Repérer les éléments du groupe

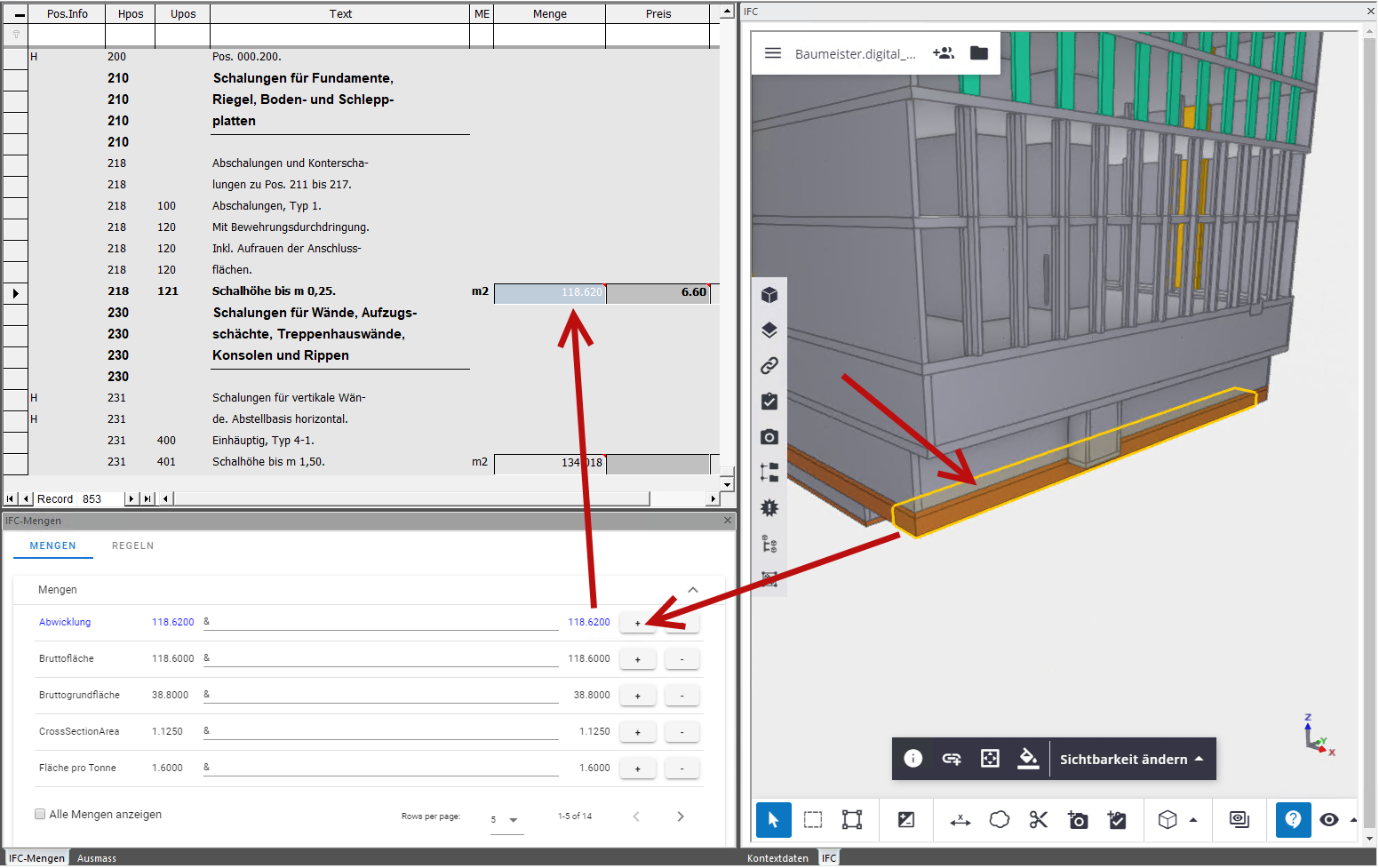

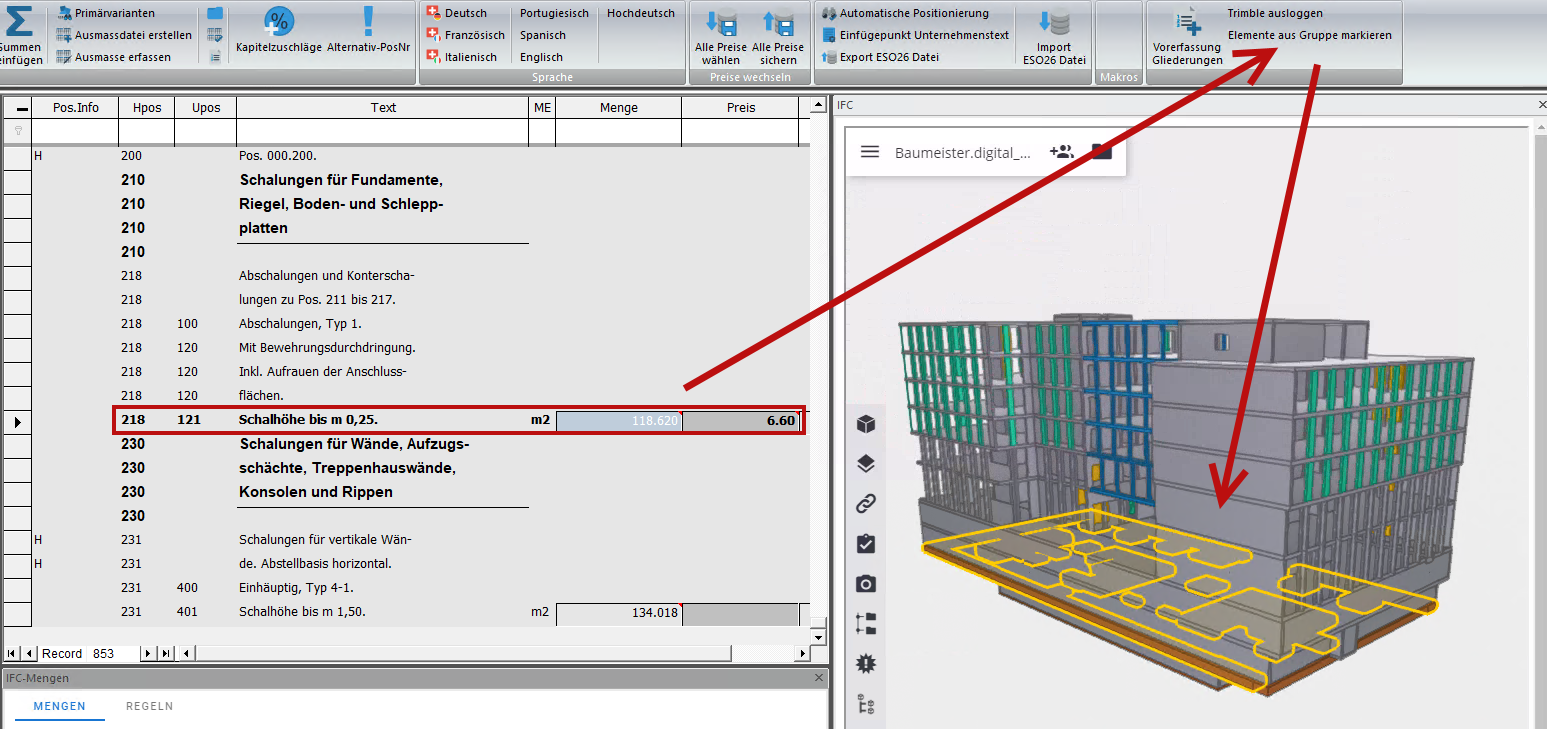

Si un (ou plusieurs) élément(s) a/ont été lié(s) à une position détaillée en reprenant les quantités IFC, la fonction Repérer les éléments du groupe permet d’indiquer les autres éléments appartenant au même groupe dans le Viewer.
Élément lié à une position détaillée:
Éléments appartenant au même groupe:
Remarque : pour la fonction Repérer les éléments du groupe, c'est toujours la position détaillée sélectionnée avec le curseur qui est déterminante.
