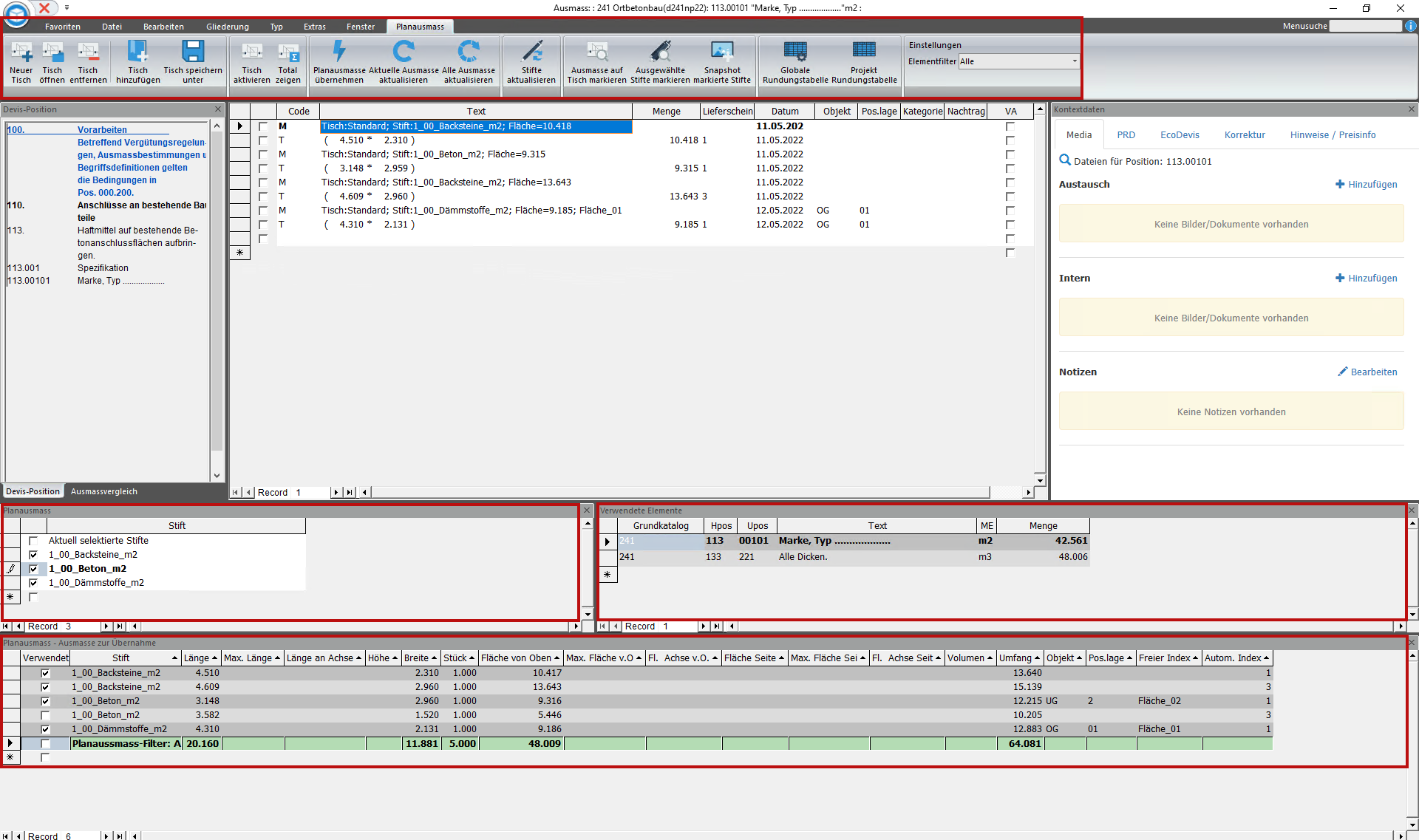

Mit dem Planausmass ist es möglich, Pläne digital am PC auf herkömmliche Art und Weise auszumessen und dennoch von den Vorteilen der Digitalisierung zu profitieren. Die Pläne (PDF, DWG, DXF usw.) werden ins Planausmass importiert und mit Werkzeugen/Markern ausgemessen. Diese sogenannten Planausmasse können anschliessend auf die Detailpositionen übernommen werden. Dafür existiert im Ausmassfenster der Detailpositionen des Register "Planausmass" mit all seinen Funktionen. Zudem können unter Register "Fenster" die für das Arbeiten mit Planausmass notwenigen Bereiche eingeblendet werden:
Um das Planausmass (separate Anwendung) zu starten, muss ein neuer oder bestehender Tisch geöffnet werden:

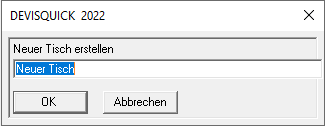

Neuer Tisch erstellt eine neue Zeichnung, in welche der auszumessende Plan anschliessend importiert und ausgemessen werden muss. Handelt es sich beim Projekt um die aller erste Zeichnung, wird die Zeichnung automatisch mit der Bezeichnung "Standard" erstellt. Besteht bereits eine Zeichnung, erscheint ein Dialog, um die Bezeichnung des neuen Tisches / der neuen Zeichnung einzugeben:

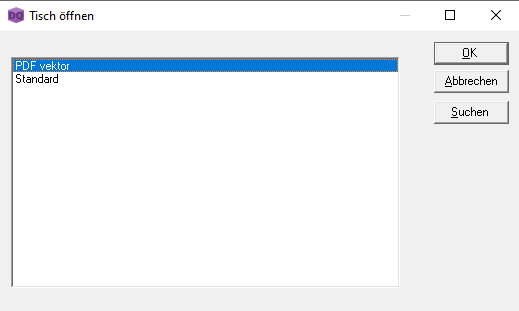

Tisch öffnen listet alle für dieses Projekt bereits erstellten Tische / Zeichnungen auf. Der gewählte Tisch wird anschliessend im Planausmass geöffnet:
Existiert nur ein Tisch für das Projekt, nämlich "Standard", wird dieser automatisch im Planausmass geöffnet. In diesem Fall erscheint keine Auswahl.
Nicht mehr benötigte Tische des jeweiligen Projekts können mittels Tisch entfernen gelöscht werden:
Tische speichern und hinzufügen:

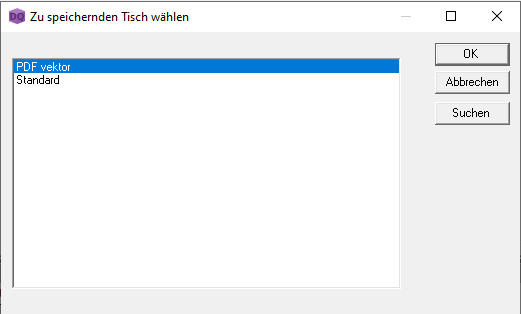

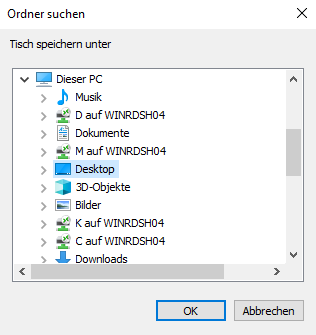

Tische können mit der Funktion Tisch speichern unter an einem beliebigen Ort abgespeichert werden. Es öffnet sich dabei eine Auswahl aller für das aktuell geöffnete Projekt existierenden Tische/Zeichnungen:
Wurde der gewünschte Tisch ausgewählt, öffnet sich der Speichern-Dialog. Hier kann angegeben werden, an welchem Ort der Tisch abgespeichert werden soll. Der gespeicherte Tisch erhält die Originalbezeichnung:

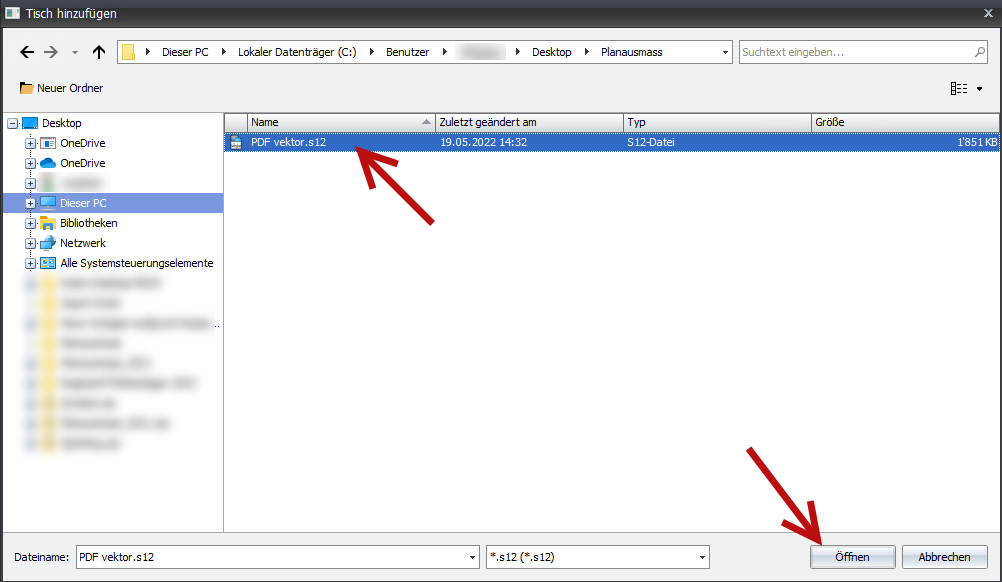

Mit Tisch hinzufügen kann der abgespeicherte Tisch dann dem Projekt, in welchem man sich befindet, hinzugefügt werden:
Anschliessend kann der neu hinzugefügte Tisch geöffnet werden. Die bereits gezeichneten Elemente sind darin enthalten.
Die beiden Funktionen entfalten vor allem dann ihr volles Potential, wenn es darum geht, ein bereits ausgemessenes Projekt mit übernommenen Planausmassen zu kopieren. Die DQD-Datei kann dabei im ProjektQuick auf herkömmliche Art und Weise inkl. Ausmass kopiert werden. Durch die eben aufgezeigte Möglichkeit kann dann aus dem kopierten Projekt heraus auf den bereits ausgemessenen, hinzugefügten Tisch, zugegriffen werden. Die bereits im Ausmass vorhandenen Planausmasse in den Detailpositionen besitzen so direkt wieder eine Verbindung zu den auf dem Tisch vorhandenen Elementen.
Neuerung "Tisch speichern unter / Tisch hinzufügen" ab Version 22.1Mit der Funktion Tisch aktivieren kann vom Ausmassfenster direkt in das Planausmass gewechselt werden, ohne in der Taskleiste nach dem Planausmass suchen zu müssen:

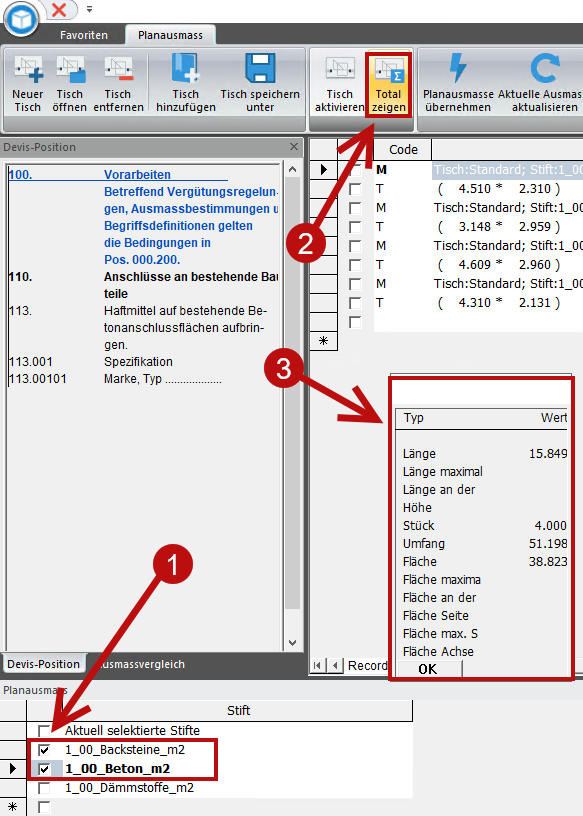

Mit Total anzeigen werden die im Bereich "Planausmass" selektierten Stifte ausgewertet:

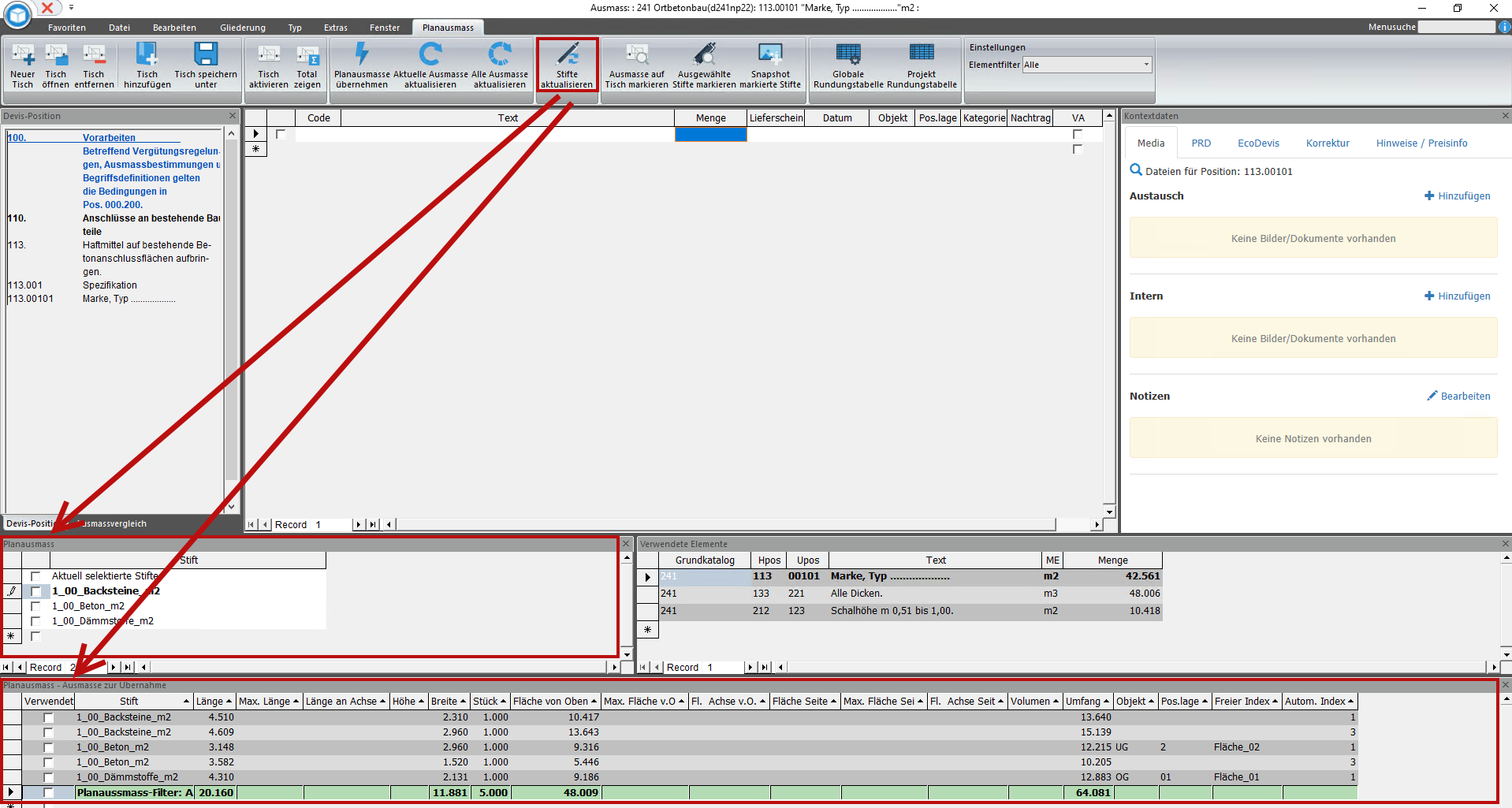

Damit die im Planausmass verwendeten Stifte/Marker und die damit gezeichneten Ausmasse (Planausmasse) im Ausmassfenster zur Verfügung stehen, muss man die Stifte aktualisieren. Dadurch werden die verwendeten Stifte/Marker in den Bereich Planausmass und die Details der jeweiligen Stifte in den Bereich Planausmass - Ausmasse zur Übernahme übergeben:
Mit der Funktion Planausmasse übernehmen können nun ganze Stifte und somit alle zum Stift gehörenden Details ins Ausmassfenster übernommen werden oder aber nur einzelne unter Planausmass - Ausmasse zur Übernahme aufgelistete Planausmasse.

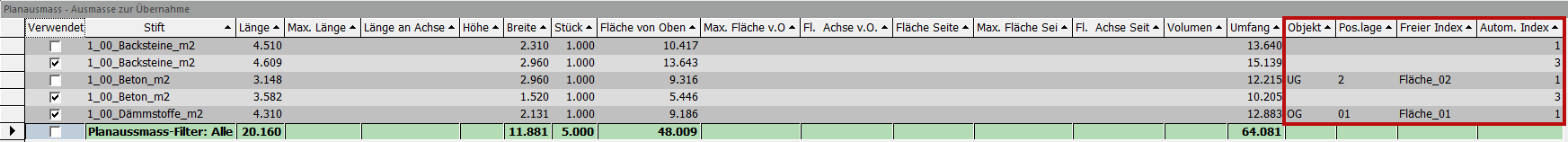

Im Bereich Planausmass - Ausmasse zur Übernahme werden für die einzelnen Planausmasse auch die im Planausmass definierten Objektgliederungen (Objekt (=Einbauort 1) und Positionslage (=Einbauort 2)) und Indizes (Freier und automatischer Index) angezeigt:

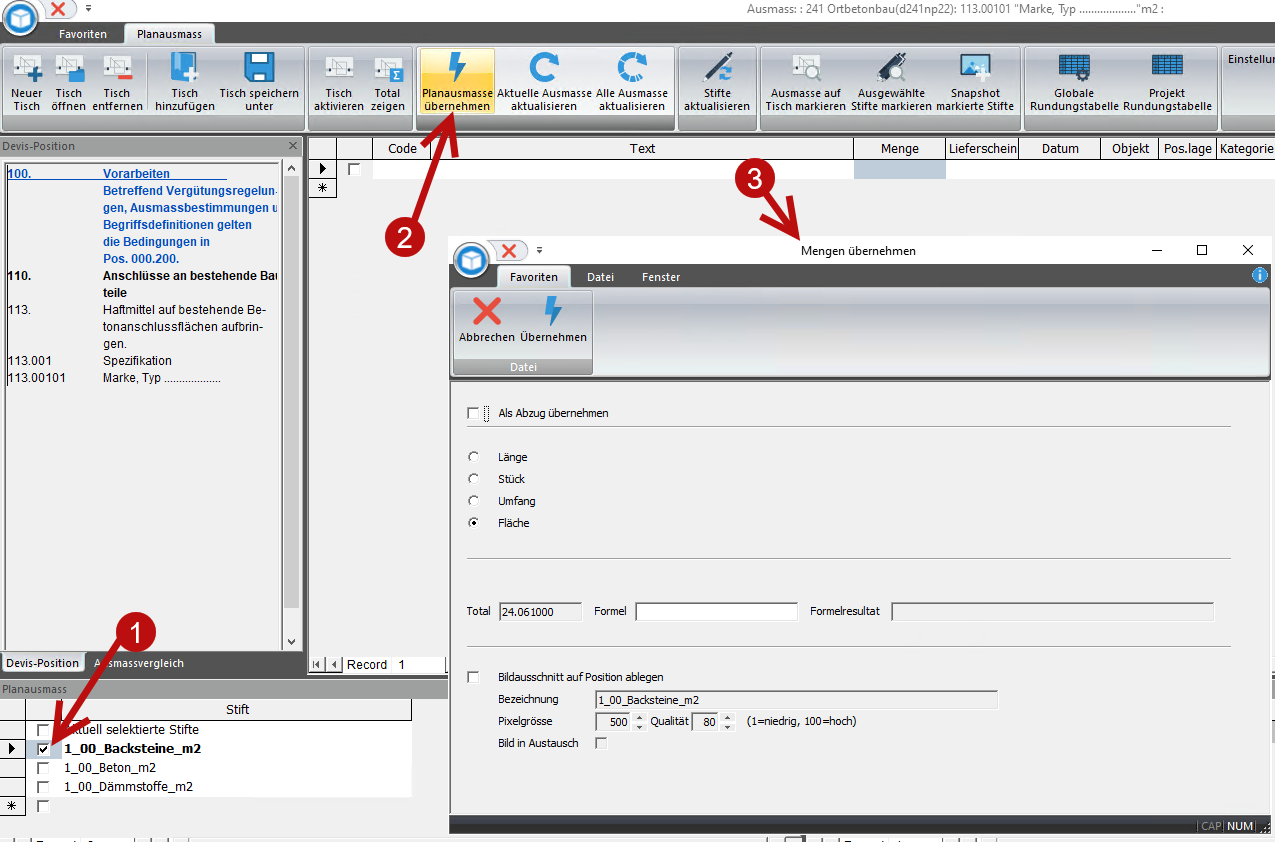

Neuerung "Objektgliederungen und Indizes im Bereich "Planausmass - Ausmasse zur Übernahme"" ab Version 22.1Um einen Stift mit all seinen Details ins Ausmassfenster zu übernehmen, muss im Bereich Planausmass der entsprechende Stift angehakt werden (Multiselektion möglich):
Um einzelne Planausmasse eines Stiftes ins Ausmassfenster zu übernehmen, muss im Bereich Planausmass - Ausmasse zur Übernahme das entsprechende Detail doppelgeklickt werden:

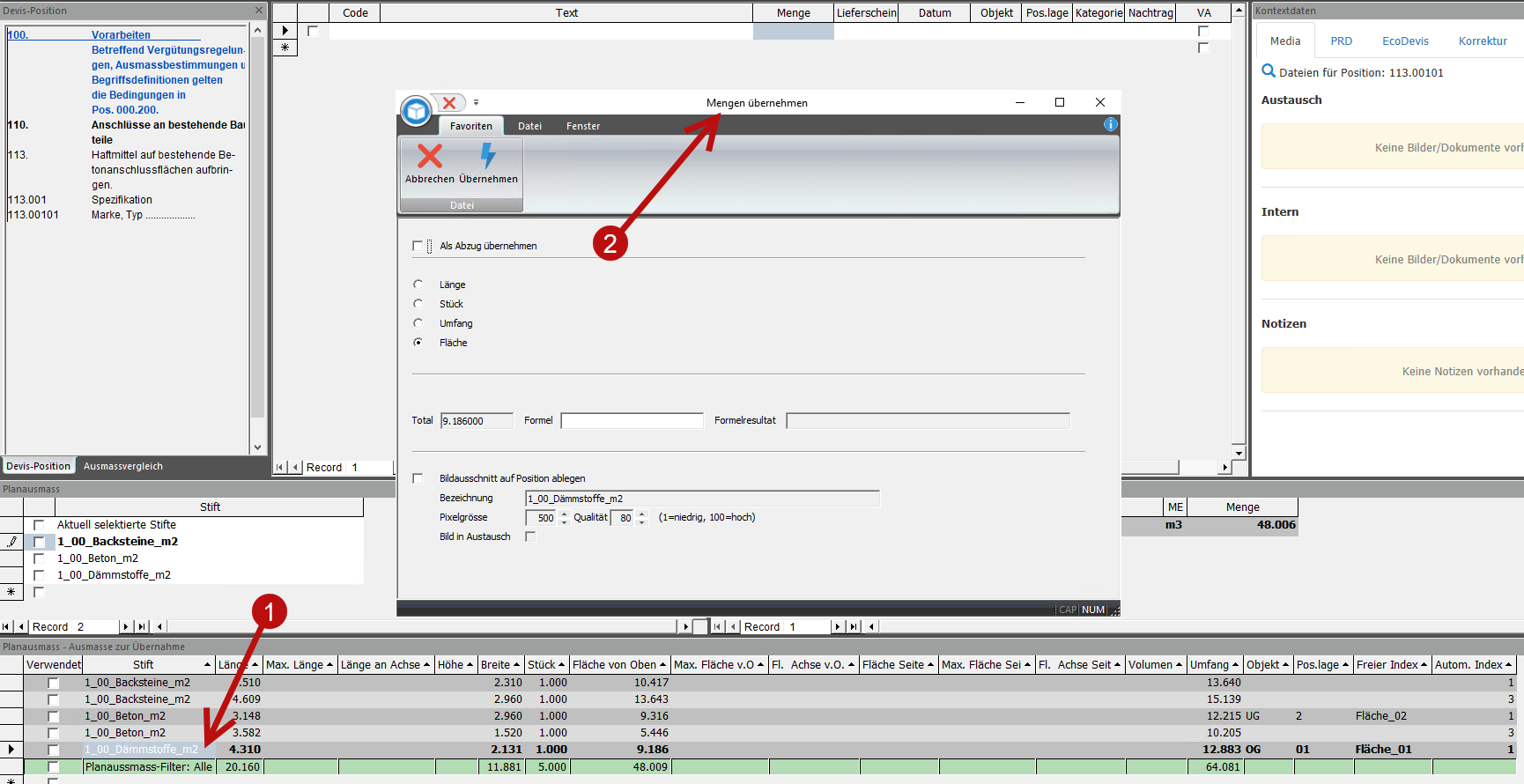

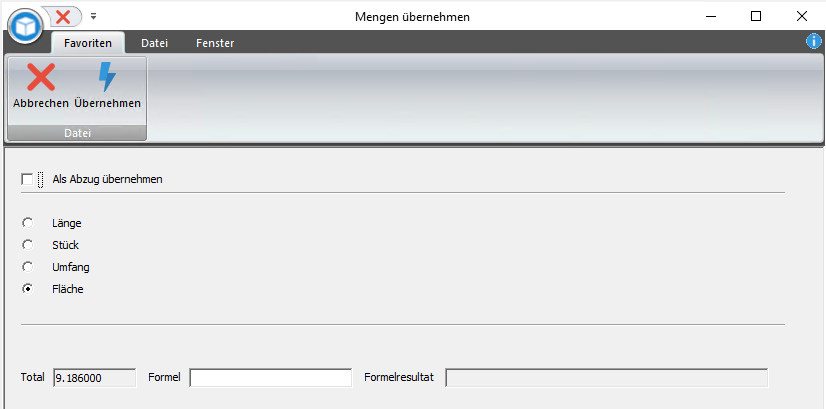

Geöffnet wird anschliessend das Fenster Mengen übernehmen, in welchem die Attribute (Länge, Stück, Umfang usw.) ausgewählt und übernommen werden können. Je nach dem was für ein Marker im Planausmass verwendet wurde, können in diesem Übernahmedialog auch mehr oder weniger Attribute für die Übernahme aufgelistet sein. Beim Flächenmarker kann bspw. die Fläche übernommen werden, bei einem Längenmarker würde dieser Wert fehlen. Zudem könnte das zu übernehmende Planausmass noch mit einer manuellen Formel erweitert werden:

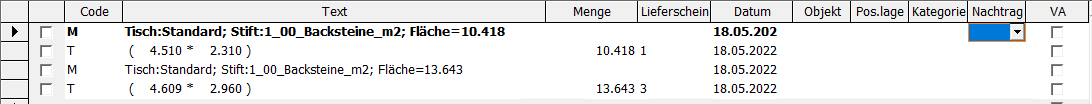

Anschliessend sind die übernommenen Planausmasse im Ausmassfenster ersichtlich. Durch die Informationen in der Memozeile ist immer erkennbar, woher dieses Planausmass stammt:
Das übernommene Planausmass betrifft immer nur die jeweilige Detailposition, in deren Ausmassfenster man sich befindet.
Bildausschnitt auf Position ablegen
Mit der Funktion Snapshot markierte Stifte kann ein Bildausschnitt der in der Zeichnung markierten Elemente auf der Detailposition abgelegt werden.

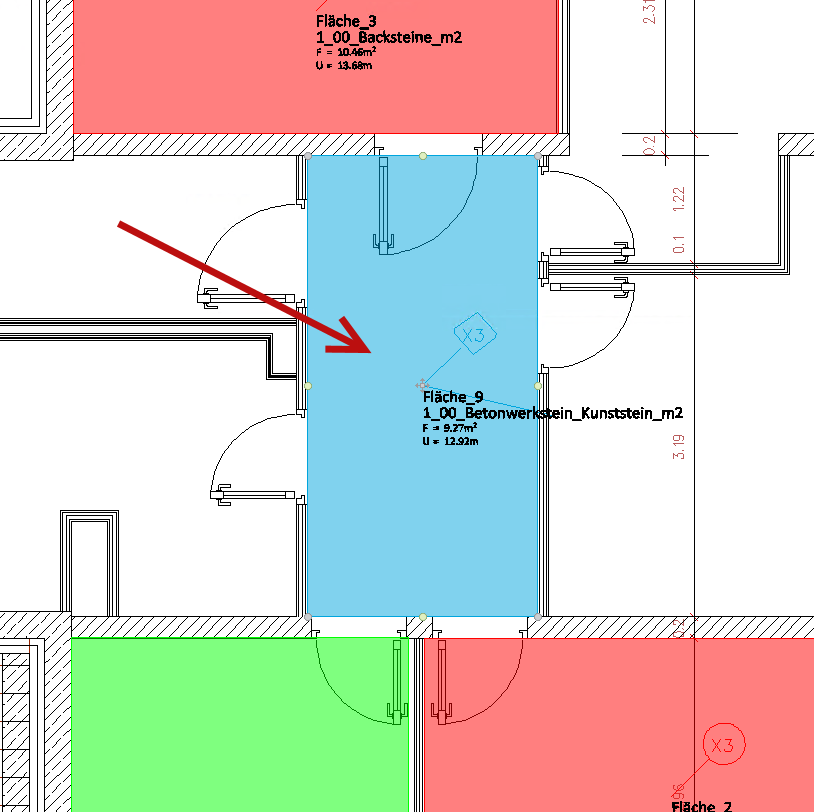

Markiertes Element in der Zeichnung:

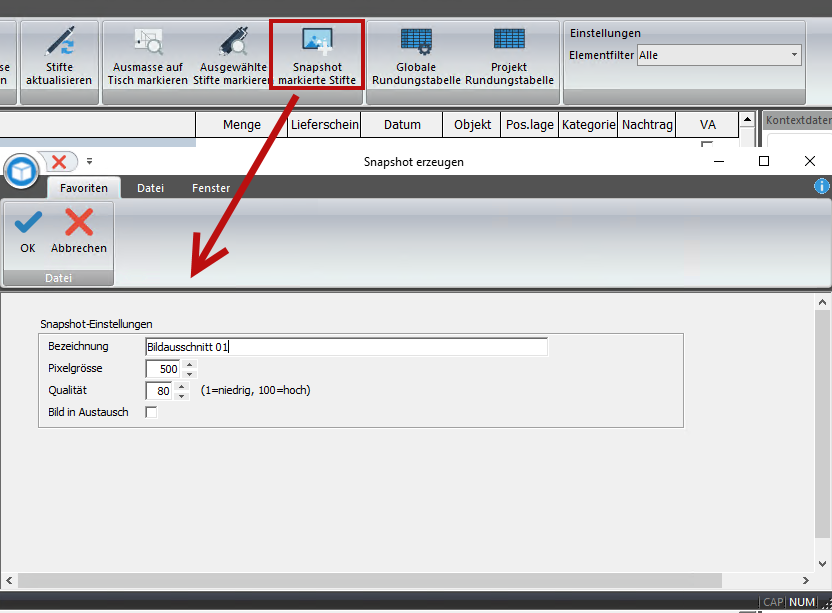

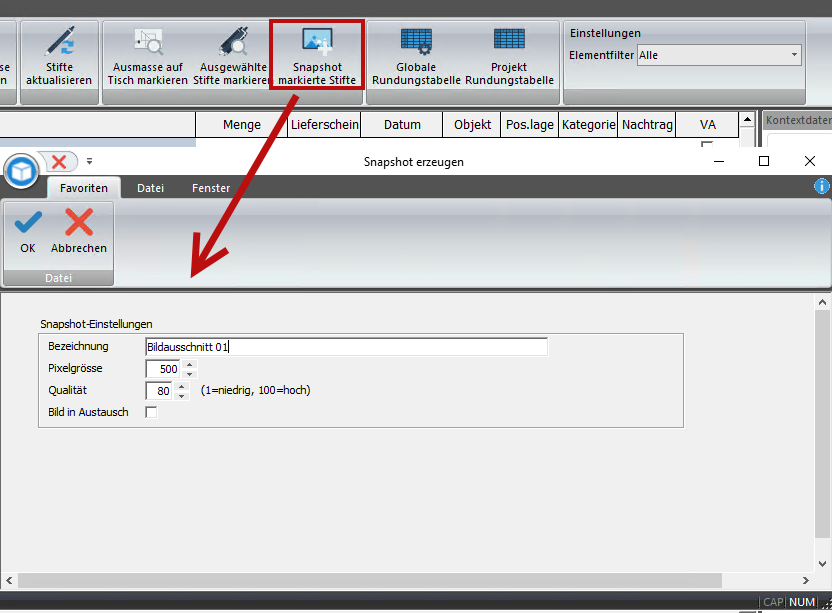

Beim Erzeugen des Snapshots erscheint folgendes Fenster, in welchem dem Bildausschnitt eine Bezeichnung gegeben werden muss. Ebenfalls kann die Prixelgrösse und Qualität des JPGs definiert werden. Mit Bild in Austausch wird das Bild im Media-Bereich unter Austausch abgelegt, wo es bei einem allfälligen SIA Export berücksichtigt wird. Ansonsten wird das Bild unter Intern abgelegt:
Ein Bildausschnitt kann ebenfalls direkt bei der Übernahme von Planausmassen erzeugt werden. Dazu existiert im Übernahmefenster der folgende Bereich:

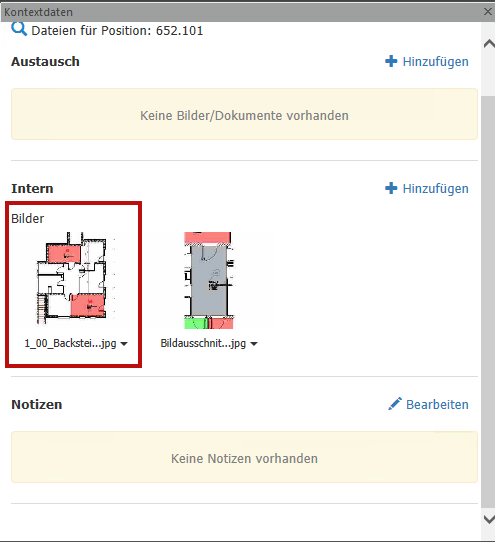

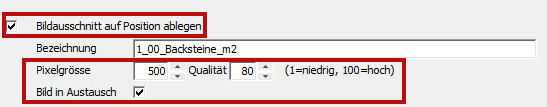

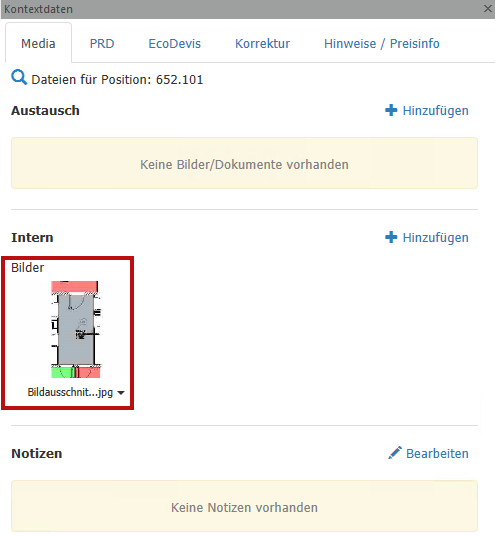

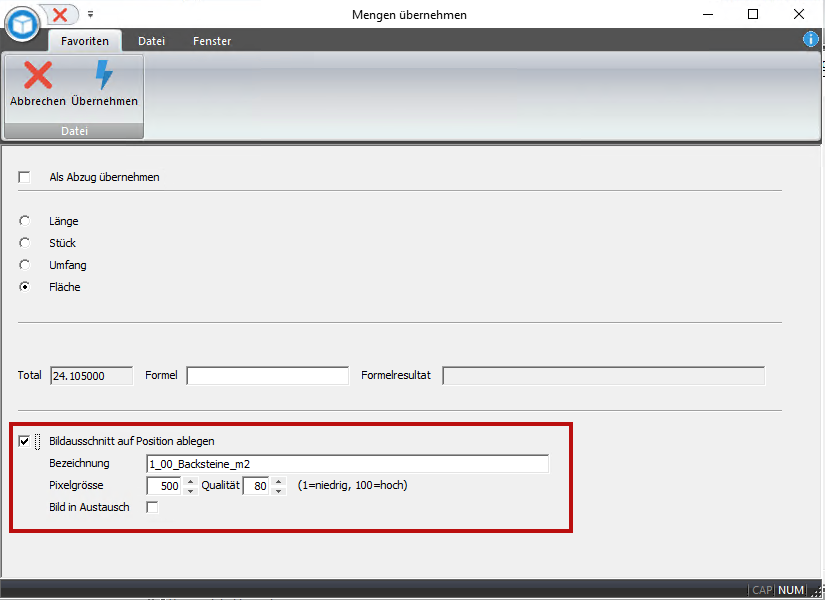

Damit der Bildausschnitt auf der Detailposition abgelegt wird, muss der Haken gesetzt werden. Als Bezeichnung für die Bilddatei wird standardmässig die Stiftbezeichnung verwendet. Diese kann jedoch manuell überschrieben oder ergänzt werden. Sobald das Planausmass übernommen wurde, wird der Bildausschnitt je nach Definition im Bereich Austausch oder Intern abgelegt:
Die Einstellungen für die Bildausschnitte werden auf dem jeweiligen Benutzer abgelegt, sodass die Informationen, ob ein Bildausschnitt erzeugt werden soll, das Bild in den Bereich Austausch gehört oder mit welcher Pixelgrösse und Qualität das Bild erzeugt werden soll, beibehalten werden:

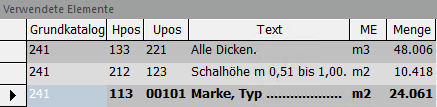

Neuerung "Bildausschnitt auf Position ablegen" ab Version 22.1Im Bereich Verwendete Elemente ist ersichtlich, in welche Detailpositionen der markierte Stift bzw. das markierte Planausmass bereits übernommen wurde:

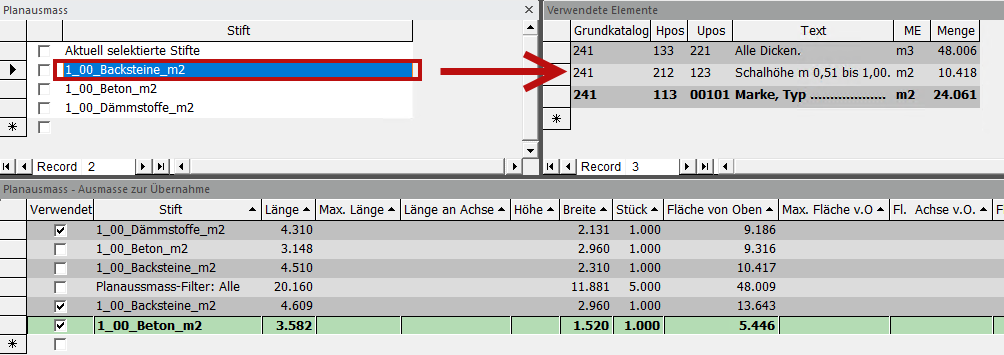

Für die Auswertung ist die Cursorplatzierung relevant. Wird ein Stift im Bereich Planausmass markiert, wird der gesamte Stift und somit alle zum Stift gehörenden Planausmasse für die Prüfung berücksichtigt:

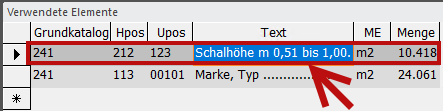

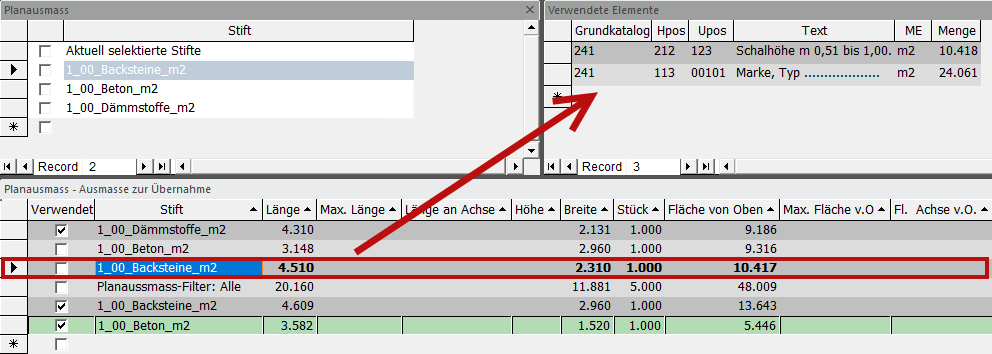

Wird nur ein bestimmtes Planausmass im Bereich Planausmass - Ausmasse zur Übernahme mit dem Cursor markiert, werden im Bereich Verwendete Elemente nur Detailpositionen aufgelistet, in denen dieses markierte Planausmass bereits ins Ausmass übernommen wurde:
Mit einem Doppelklick auf die jeweilige Detailposition, wird direkt ins Ausmassfenster der Detailposition gewechselt:
Neuerung "Bereich "Verwendete Elemente"" ab Version 22.1Dank der bestehenden Verbindung zwischen den übernommenen Planausmassen und den gezeichneten Elementen in der Zeichnung können nachträglich erfolgte Änderungen in der Zeichnung einfach im Ausmassfenster aktualisiert werden:
Aktuelle Ausmasse aktualisieren aktualisiert die bereits übernommen Planausmasse im Ausmassfenster der aktuell geöffneten Detailposition.
Alle Ausmasse aktualisieren aktualisiert die bereits übernommenen Planausmasse aller im Leistungsverzeichnis vorhandenen Detailpositionen.
Die Verbindung zwischen den Planausmassen und den gezeichneten Elementen in der Zeichnung machen sich auch die folgenden beiden Funktionen zu Nutze:
Ausmasse auf Tisch markieren markiert alle im Ausmassfenster vorhandenen Planausmasse in der Zeichnung.

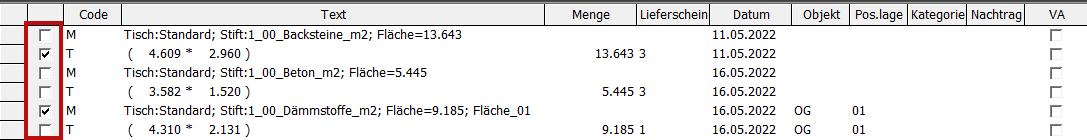

Sollen nur bestimmte bereits ins Ausmass übernommene Planausmasse auf dem Tisch markiert werden, so kann für diese Planausmasse im Ausmass der Haken gesetzt werden (Doppelklick auf Checkbox). Es spielt dabei keine Rolle, ob der Haken auf der Memo- oder Textzeile des Ausmasses gesetzt wird. Die Funktion berücksichtigt anschliessend nur die selektierten Ausmasszeilen:
Neuerung "Einzelne Ausmasse auf Tisch markieren" ab Version 22.1Ausgewählte Stifte markieren markiert in der Zeichnung alle gezeichneten Elemente, welche zu den im Bereich Planausmass selektierten Stiften gehören (Multiselektion möglich).
Es handelt sich dabei um Highlight-Funktion für mehr Transparenz zwischen Ausmass und Zeichnung.
Für die Planausmasse können auch Rundungstabellen definiert werden (globale und projektspezifische):
Dabei kann definiert werden, ob sich die Rundung für den Stift (einzelne Werte, welche für die Berechnung des eigentlichen Planausmasses verwendet werden) oder für das Resultat (Planausmass, welches ins Mengen-Feld im Ausmassfenster übernommen wird) gilt:

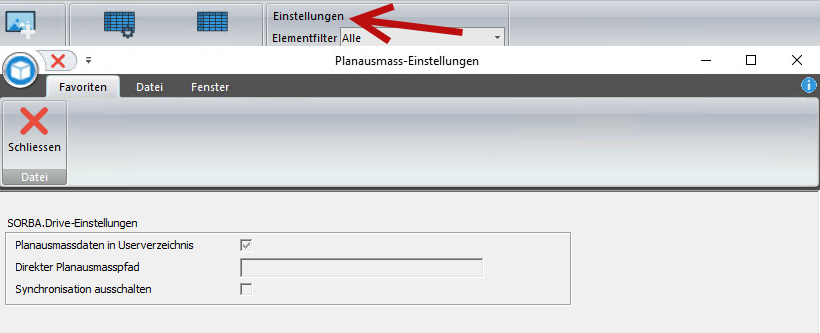

Die Planausmass-Einstellungen sind nur relevant, wenn SORBA.Drive aktiv ist, ansonsten sind die Einstellungen ausgegraut:
Planausmassdaten in Userverzeichnis bewirkt, dass bspw. die Marker, welche beim Ausmessen verwendet werden, lokal ins Userverzeichnis des Anwenders kopiert werden. Beim Ausmessen wird dann auf diese lokal liegenden Marker zugegriffen, was sich positiv auf die Performance auswirkt.
Bei Direkter Planausmasspfad kann der direkte Pfad des Planausmass-Ordners, welcher in den SorbaDaten liegt, angegeben werden. Auch das wirkt sich positiv auf die Performance aus.
Synchronisation ausschalten kann optional zur Einstellung Planausmassdaten in Userverzeichnis aktiviert werden. So werden die lokal geführten Marker jeweils mit den in den SorbaDaten liegenden Planausmassdaten synchronisiert, sodass auch andere Benutzer Zugriff auf dieselben Marker besitzen.
Mit dem Elementfilter können die Planausmasse im Bereich Planausmass- Ausmasse zur Übernahme gefiltert werden:
- Alle zeigt sowohl die bereits ins Ausmass übernommenen als noch nicht übernommenen Planausmasse an.
- Verwendete zeigt nur die bereits ins Ausmass übernommenen Planausmasse an.
- Nicht verwendete zeigt nur die noch nicht ins Ausmass übernommenen Planausmasse an.

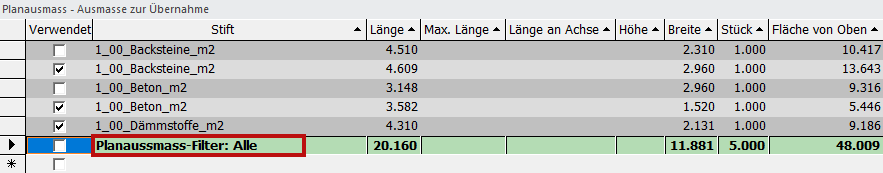

Im Bereich Planausmass- Ausmasse zur Übernahme wird in der untersten Zeile zudem der aktive Filter angezeigt:
Ist der Elementfilter Nicht verwendet aktiv und es wird ein Planausmass ins Ausmass übernommen, aktualisiert sich der Bereich Planausmass - Ausmasse zur Übernahme automatisch und man sieht wiederum nur Planausmasse, welche noch nicht in die Detailposition übernommen wurden (ohne das eben übernommene Planausmass).

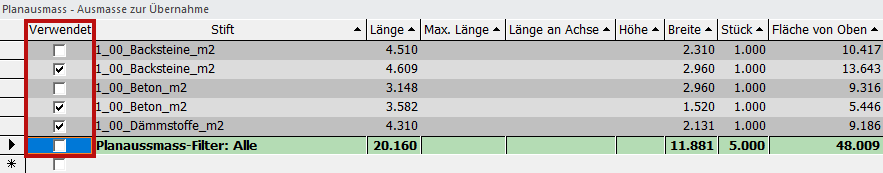

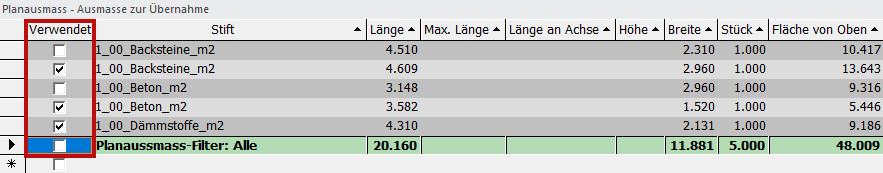

Als weitere Hilfe steht zudem das Feld Verwendet zur Verfügung. Dieses gibt auch in ungefiltertem Zustand Auskunft darüber, welche Planausmasse bereits ins Ausmass der aktuell geöffneten Detailposition übernommen wurden:
Die Information Verwendet auf den Planausmassen und der damit anwendbare Elementfilter wertet nur immer die aktuell geöffnete Detailposition aus.
Neuerung "Elementfilter" ab Version 22.1
