Hier finden Sie alle Informationen zur Inbetriebnahme des FMM003 OBD-II Trackers.
Lieferumfang
Nach der Bestellung werden die Tracker für Sie vorkonfiguriert und versendet.
- Ein vorkonfigurierter Teltonika FMM003-Tracker (OBD-II Steckergerät)
- (Optional, je nach Bestellung) Ein OBD-II Verlängerungskabel zur verdeckten Montage des Trackers
- Eine Exceltabelle mit allen Seriennummern / IMEI-Nummern Ihrer Bestellung
Hinweis
Die Tracker werden mit eingelegter und konfigurierter SIM-Karte sowie hinterlegtem Serverprofil ausgeliefert. In der Regel ist keine eigene Geräte-Konfiguration mehr notwendig – es muss nur der FMM003 in die OBD-II Buchse des Fahrzeugs gesteckt und anschliessend in mySORBA verknüpft werden.
Geräteübersicht

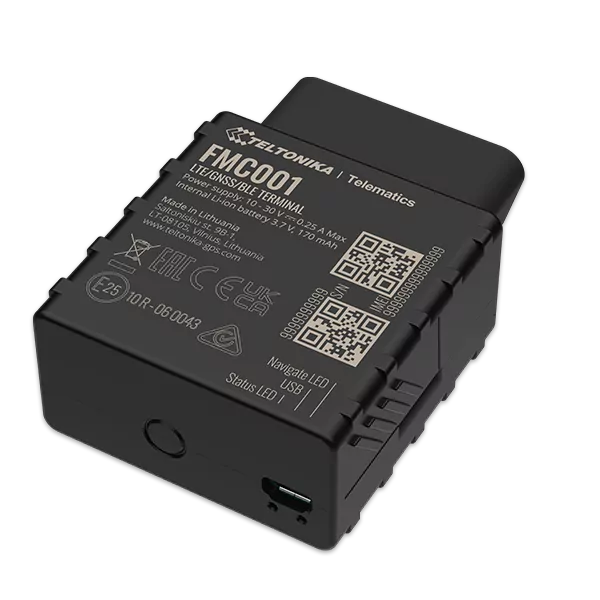

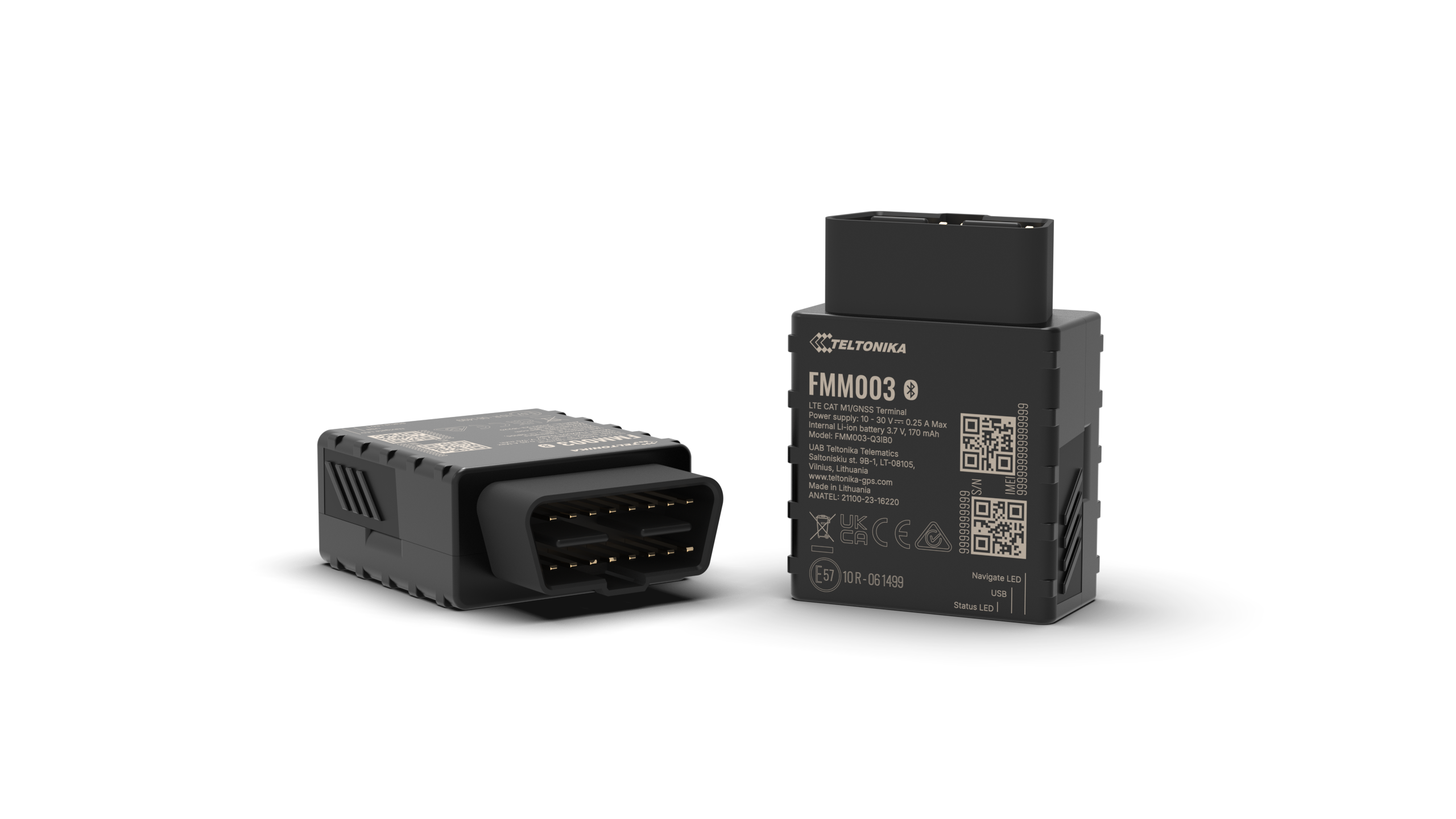

Der Teltonika FMM003 ist ein kompakter OBD-II Tracker mit LTE Cat M1 / NB-IoT und 2G-Fallback, der direkt in die OBD-II Diagnosebuchse gesteckt wird. Er bietet u. a.:
- LTE Cat M1 / NB-IoT mit EGPRS (2G) Fallback für weltweite Konnektivität
- Präzises GNSS (GPS, GLONASS, GALILEO, BEIDOU) mit interner Antenne
- Standard-OBD-II Daten (z. B. Fehlercodes, Motordaten) und herstellerspezifische OEM-OBD-Daten wie Real-Kilometerstand und realer Tankfüllstand (je nach Fahrzeugunterstützung)
- Bluetooth 4.0 LE für externe Sensoren und Konfiguration (via App)
- Integrierter Beschleunigungssensor (z. B. für Crash-Erkennung, Abschlepp-Erkennung, Eco-Driving)
- Interne Backup-Batterie (ca. 170 mAh) für kurze Pufferung bei Spannungsverlust
Einsatzbereiche: Firmenfahrzeuge, Car-Sharing, Mietwagen & Leasing, leichte Nutzfahrzeuge, UBI/Versicherungstelematik, Poolfahrzeuge u. v. m.
Installation
Vorkonfiguration & Voraussetzungen
Die FMM003-Tracker werden durch SORBA bereits vorkonfiguriert ausgeliefert:
- Die SIM-Karte ist eingelegt und für mobile Daten freigeschaltet.
- APN, Serveradresse und Port für die Datenübertragung sind bereits hinterlegt.
- Die Grundeinstellungen zur Positionsübertragung und Zündungserkennung (über Bordspannung / Bewegung) sind vorkonfiguriert.
Sie müssen auf Kundenseite lediglich:
- den Tracker in die OBD-II Buchse stecken,
- bei Bedarf den Tracker mit einem OBD-Verlängerungskabel verdeckt montieren,
- den Tracker mit dem gewünschten Fahrzeug in mySORBA verknüpfen.
Gut zu wissen
Eine eigene Konfiguration über den Teltonika Configurator oder per SMS ist nur nötig, wenn vom Standard abweichende Spezialfunktionen (z. B. individuelle Event-Logik, spezielle OBD-Parameter) genutzt werden sollen.
Anschluss an die OBD-II Buchse
Der FMM003 wird direkt an die vorhandene OBD-II Diagnosebuchse des Fahrzeugs angeschlossen. Ein separates Stromkabel ist nicht notwendig – Spannungsversorgung, Zündungssignal und Daten werden über die OBD-II Schnittstelle bereitgestellt.
- Zündung und Motor ausschalten.

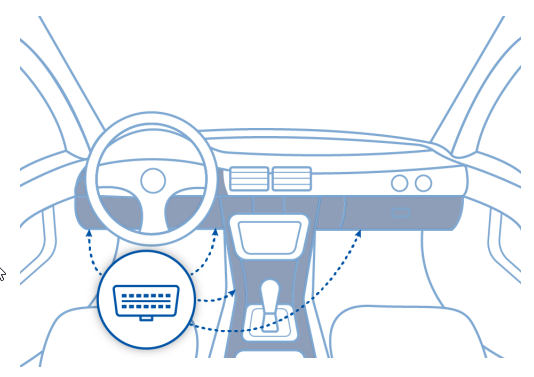

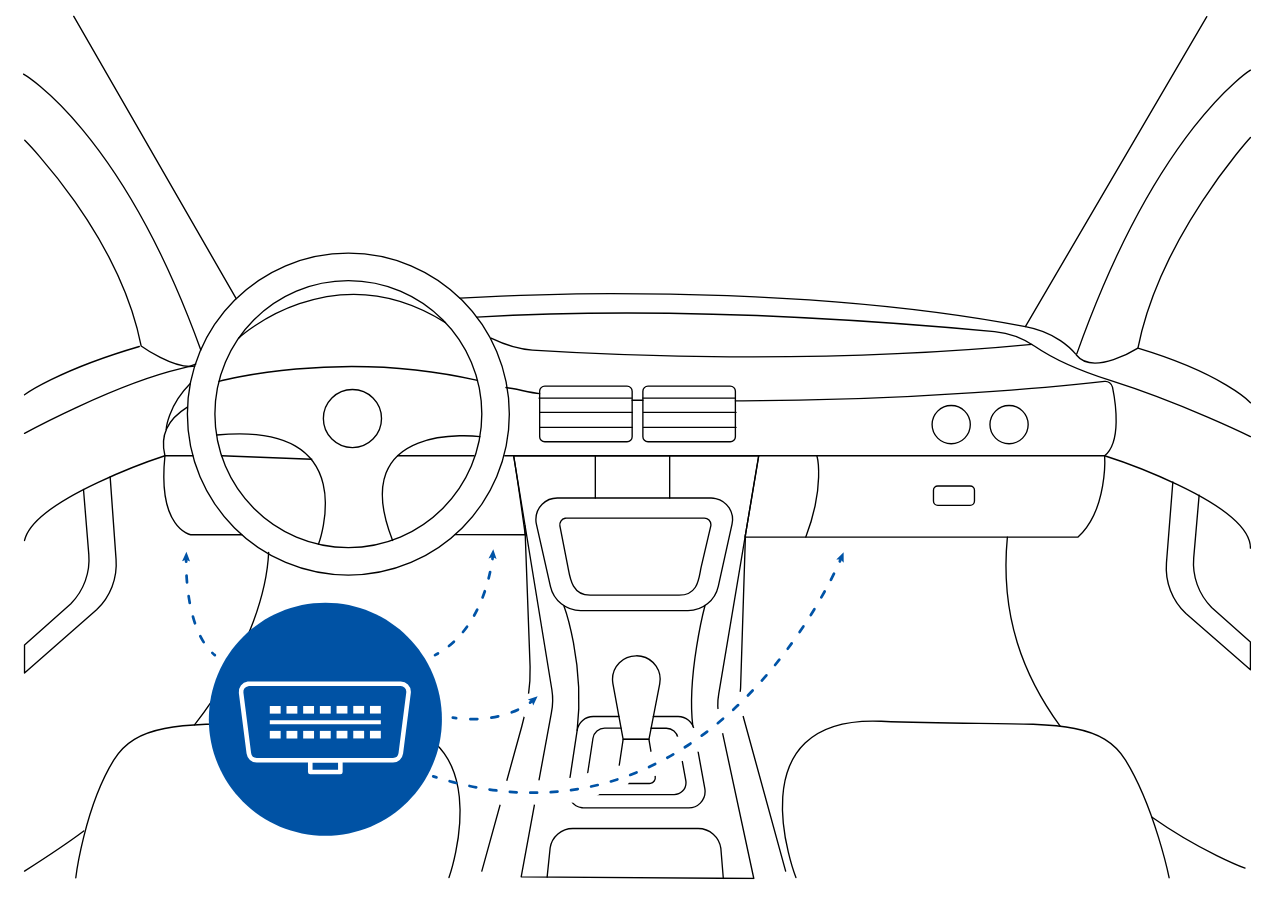

- OBD-II Buchse im Fahrzeug lokalisieren (typischerweise im Fahrerfussraum, unter dem Armaturenbrett oder in der Nähe der Lenksäule).
- FMM003 vorsichtig direkt in die OBD-II Buchse stecken, bis er spürbar einrastet.
- Falls der Stecker z. B. mit dem Fahrerfussraum kollidiert, ein OBD-Verlängerungskabel einsetzen und den FMM003 verdeckt befestigen (z. B. hinter Verkleidung).
Relevante OBD-II Pins (FMM003)

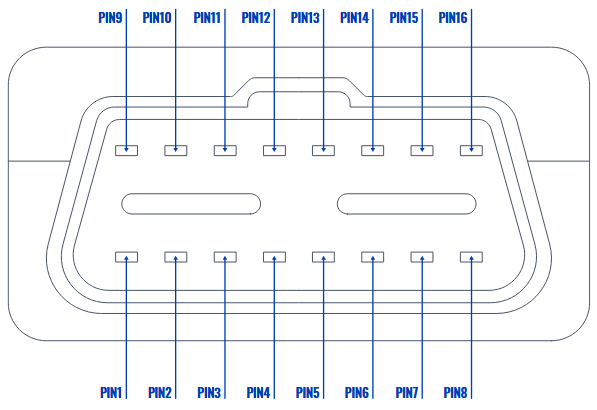

Der FMM003 nutzt verschiedene OBD-II Pins für Versorgung, Masse und CAN-/Diagnose-Signale.
| Pin | Name | Funktion / Beschreibung |
|---|---|---|
| 1 | LS_CAN_H | Low-Speed-CAN High / PSA CAN High |
| 2 | ||
| 3 | MS_CAN_H | Mid-Speed-CAN High |
| 4 | GND (-) | Fahrzeugmasse |
| 5 | GND (-) | Fahrzeugmasse |
| 6 | HS_CAN_H | High-Speed-CAN High (z. B. Antriebs-CAN) |
| 7 | K-Line | K-Leitung für Diagnoseprotokolle (z. B. ISO 9141-2 / KWP) |
| 8 | CAN_L / PSA CAN_L | CAN Low (herstellerspezifisch, u. a. PSA) |
| 9 | LS_CAN_L | Low-Speed-CAN Low |
| 10 | ||
| 11 | MS_CAN_L | Mid-Speed-CAN Low |
| 12 | ||
| 13 | ||
| 14 | HS_CAN_L | High-Speed-CAN Low |
| 15 | L-Line | L-Leitung (ältere Diagnoseprotokolle) |
| 16 | VCC (10–30 V DC) | Versorgungsspannung (+, Bordnetz) |
Montage
Montage des Geräts
- Der FMM003 wird direkt an der OBD-II Buchse betrieben oder über ein OBD-Verlängerungskabel in der Nähe verdeckt montiert.
- Sicherstellen, dass der Tracker oder das Kabel nicht die Pedale oder die Lenkung beeinträchtigt.
- Bei verdeckter Montage den Tracker mit Kabelbindern oder Klettband fixieren, damit er sich während der Fahrt nicht lösen kann.
- Das Gerät vor starkem Spritzwasser und mechanischer Belastung schützen (z. B. nicht lose im Fussraum liegen lassen).
GNSS- und Mobilfunksignal
- Der FMM003 verfügt über interne GNSS- und GSM/LTE-Antennen.
- Wenn möglich, einen OBD-Anschluss wählen, der nicht von dicken Metallteilen umgeben ist (oder über Verlängerungskabel auf eine günstigere Position ausweichen).
- Nach der Montage eine kurze Testfahrt durchführen, um GNSS-Empfang und Datenübertragung zu prüfen.
LED-Anzeigen
Die LED-Anzeigen dienen der Analyse des Gerätes und können bei der Fehlersuche helfen.
| LED | Verhalten | Bedeutung |
|---|---|---|
| Navigation LED | Leuchtet immer | GNSS-Signal wird nicht empfangen |
| Navigation LED | Blinkt jede Sekunde | Normalbetrieb, GNSS arbeitet korrekt |
| Navigation LED | Leuchtet nicht | Gerät aus oder im Schlafmodus |
| Navigation LED | Blinkt schnell | Firmware-Update wird durchgeführt |
| Status LED | Blinkt jede Sekunde | Normalbetrieb, Mobilfunkverbindung aktiv |
| Status LED | Blinkt alle zwei Sekunden | Schlafmodus (Energiesparbetrieb) |
| Status LED | Blinkt schnell (kurzzeitig) | Modem-Aktivität / Datensendung |
| Status LED | Leuchtet nicht | Gerät aus, ohne Versorgung oder im Boot-Modus |
Inbetriebnahme & Schnellcheck
-
FMM003 einstecken
FMM003 in die OBD-II Buchse des Fahrzeugs stecken (ggf. über Verlängerung). -
Zündung einschalten
Zündung einschalten und kurz warten, bis die LEDs aktiv werden. -
LEDs kontrollieren
Prüfen, ob Status- und Navigation-LED wie im Abschnitt „LED-Anzeigen“ beschrieben blinken. -
Testfahrt durchführen
Kurze Testfahrt (mind. 5–10 Minuten) durchführen, damit erste Positions- und Fahrdaten übertragen werden. -
Prüfung in mySORBA
In mySORBA prüfen, ob der Tracker auf der GPS-Karte erscheint und Bewegungen korrekt angezeigt werden.
Hinweis
Der Tracker wird im mySORBA erst sichtbar, nachdem er korrekt eingesteckt wurde, eine erste Position ermittelt und an den Server übertragen hat.
Verknüpfung mit mySORBA

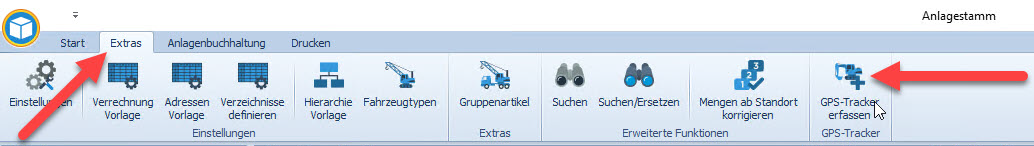

- Öffnen Sie im mySORBA den Lager- oder Anlagestamm, wählen Sie das entsprechende Fahrzeug und klicken Sie im Menü auf «GPS-Tracker erfassen».

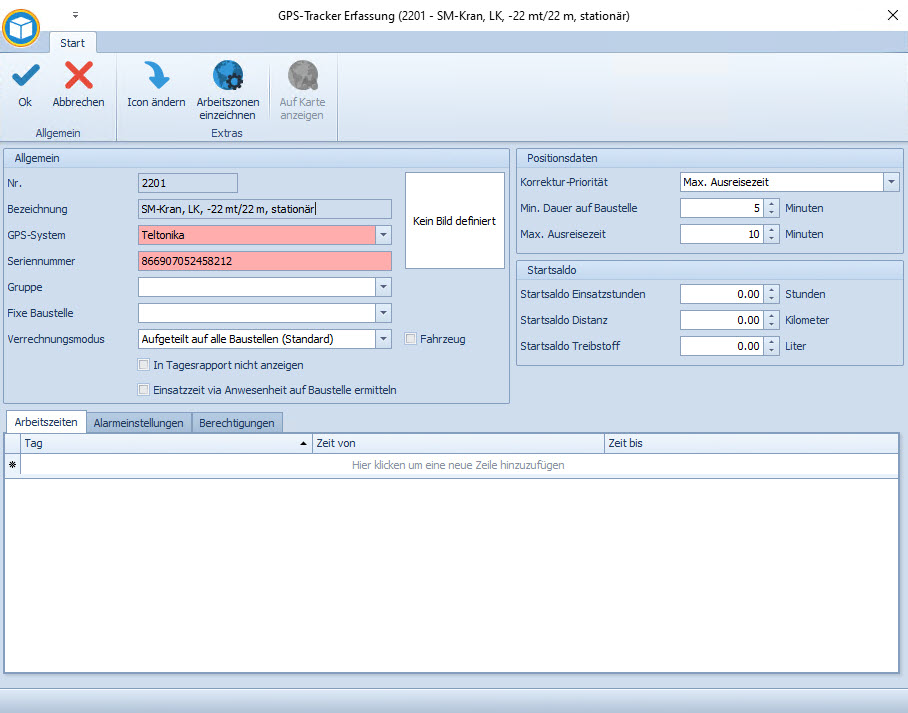

- Wählen Sie das GPS-System «Teltonika» aus. Im Feld Seriennummer tragen Sie die IMEI-Nummer des FMM003 ein (z. B. 8643xxxxxxxxxxx).
Info
Der GPS-Tracker wird erst im mySORBA auf der GPS-Karte sichtbar, nach der Verknüpfung und dem Empfangen eines Positionspunktes.
